OVP芯片电路怎么接：接口→ESD/TVS→OVP→后级负载

OVP芯片是什么？有什么作用？为什么需要OVP芯片？

很多USB产品只能使用5V供电，但现在的快充充电器可能输出9V、12V甚至20V。如果电源异常、接口误接，或者产品在热插拔时出现高压尖峰，后级充电IC、MCU和电池管理电路就可能被损坏。

OVP芯片就是专门用来解决这类问题的电源保护器件。

OVP芯片是什么？

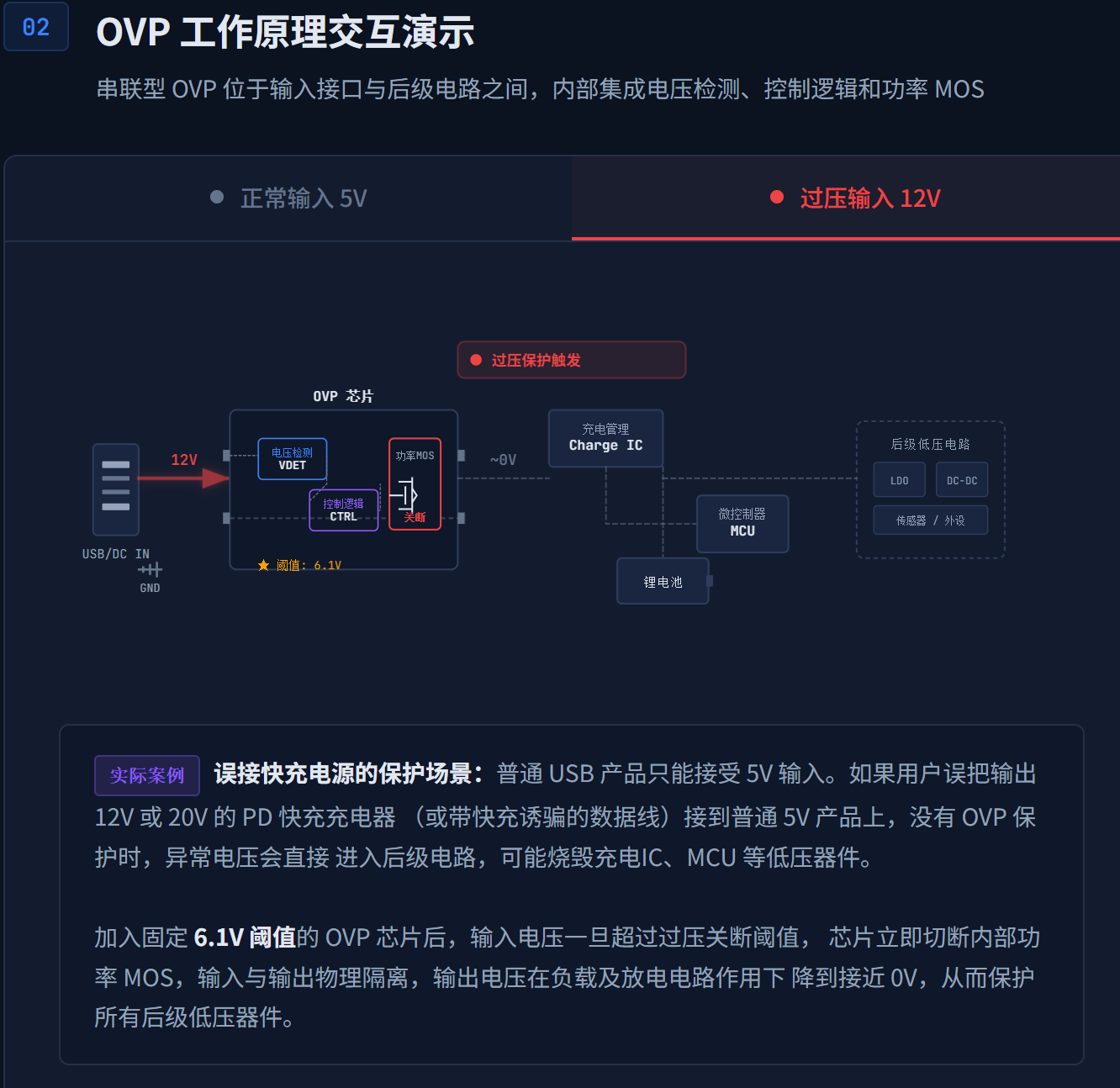

OVP是Over Voltage Protection的缩写，中文是“过压保护”。OVP芯片通常串联在电源输入与后级电路之间，内部集成电压检测电路和功率MOS管。

输入电压正常时，内部MOS导通，电源可以继续送到后级；当输入电压达到设定的OVP阈值时，芯片会快速关闭内部MOS，切断输入与输出之间的通路，使异常高压无法继续进入后级。

需要注意的是，OVP芯片不是降压芯片。它不会把20V转换成5V，而是在检测到危险电压后直接关闭输出。

OVP芯片有什么作用？

OVP芯片最核心的作用，是在输入电压异常时断开电源路径，保护后端器件。

例如，一个只支持5V输入的USB产品，如果误接12V电源，或者快充充电器异常输出12V、20V，没有保护时，高压可能直接进入充电IC、MCU和电池管理电路。增加OVP芯片后，只要输入电压超过设定阈值，内部MOS就会关闭，输出电压下降，从而隔离异常输入。

除了持续过压保护，不同型号还可以集成过流保护、短路保护、输入反接、防倒灌、故障指示、自动恢复或锁存关断等功能。实际功能应以对应型号的官方规格书为准。

为什么需要OVP芯片？

1. 现在的电源不一定只有5V

USB接口外形相同，并不代表电压一定相同。普通USB电源多为5V，快充电源则可能支持9V、12V或20V。虽然正常协议握手不会随意输出高压，但电源异常、接口设计问题或使用环境不受控时，5V产品仍可能面对高压输入风险。

DC接口也有类似问题。不同适配器可能使用相同或相近的插头，但输出电压不同。一旦用户插错适配器，后级电路就可能直接承受过压。

2. 后级芯片通常无法承受持续高压

充电IC、MCU和传感器一般按照正常供电电压设计。即使它们能够承受短时间尖峰，也不代表可以长期承受12V或20V。OVP芯片把过压检测放在电源入口，可以在高压进入核心电路之前先切断通路。

3. TVS和ESD不能代替OVP

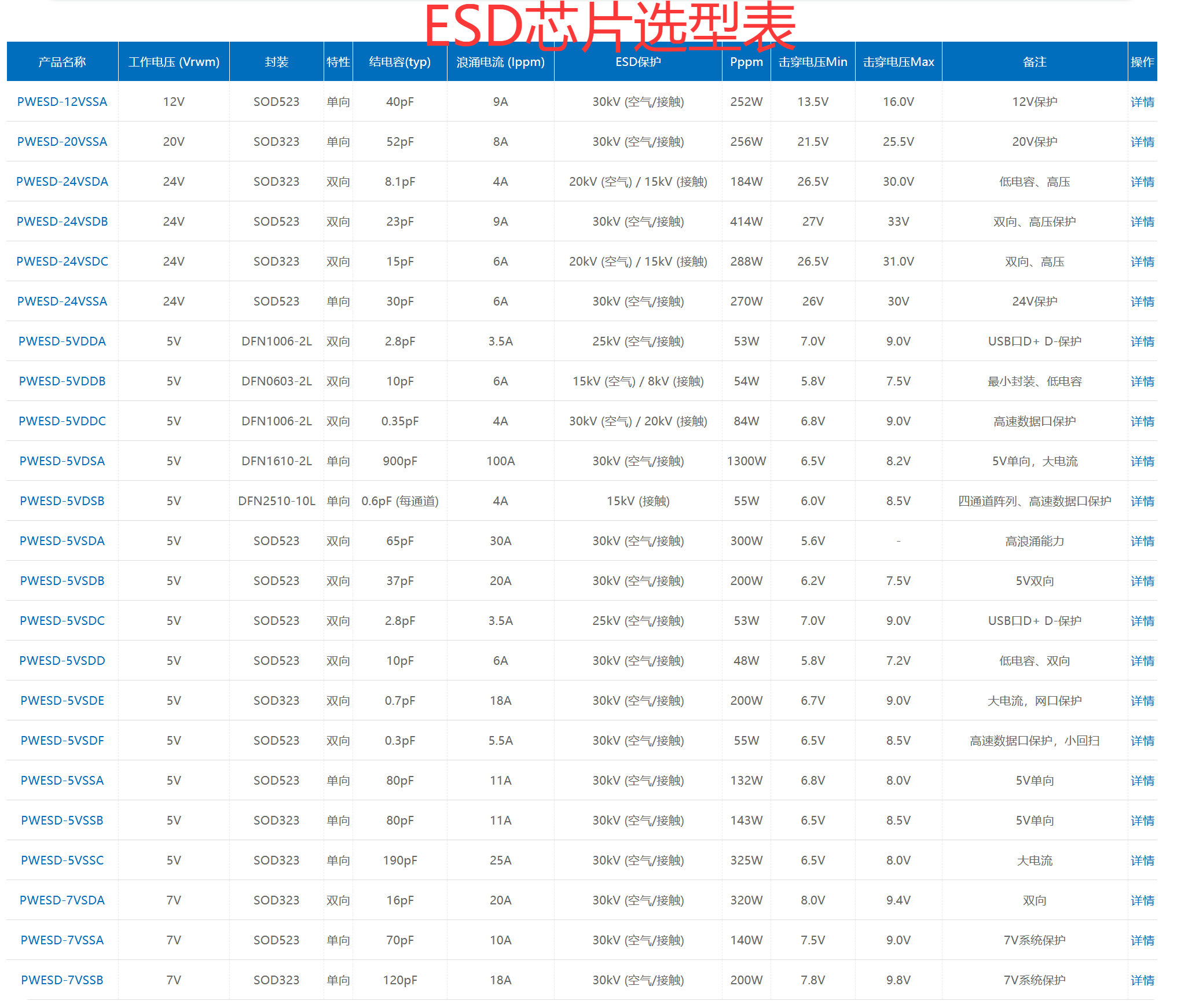

TVS二极管主要处理浪涌和热插拔尖峰，ESD保护二极管主要处理人体静电等快速脉冲。它们都属于瞬态保护器件。

如果5V线路持续输入12V或20V，单靠TVS长期钳位可能导致器件持续发热，甚至失效。OVP芯片处理的是持续过压，它通过关闭MOS隔离输入与输出，工作方式与TVS、ESD不同。

简单理解：ESD负责静电，TVS负责短时尖峰，OVP负责持续高压。三者可以配合使用，但不能简单互相替代。

OVP芯片应该放在哪里？

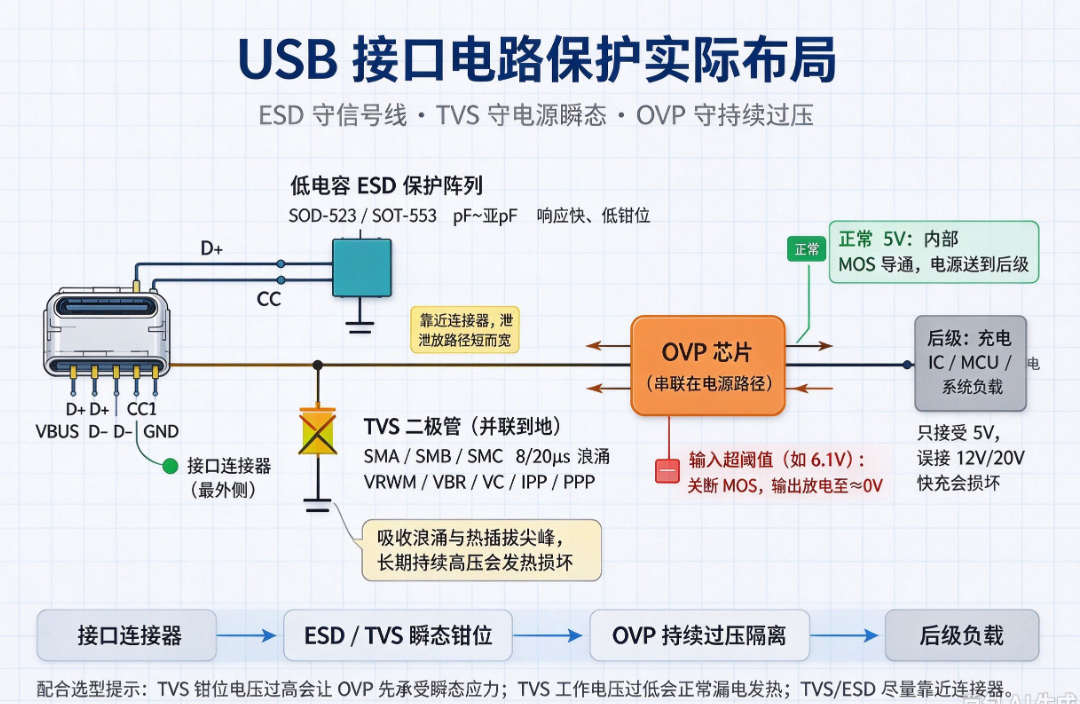

OVP芯片通常串联在USB VBUS、DC输入口或充电前端。比较完整的保护链路可以设计为：

接口 → ESD/TVS瞬态钳位 → OVP持续过压隔离 → 后级充电IC、MCU或负载

ESD和TVS应尽量靠近接口，接地路径要短而宽；OVP芯片则需要串联在电源通路中。对于热插拔尖峰较强的应用，TVS与OVP配合通常比单独使用一种器件更可靠。

选择OVP芯片时要看什么？

第一，看正常输入电压和最高异常电压。OVP阈值应高于正常输入的最高值，同时要低于后级器件的危险电压，并留出纹波、精度和瞬态裕量。

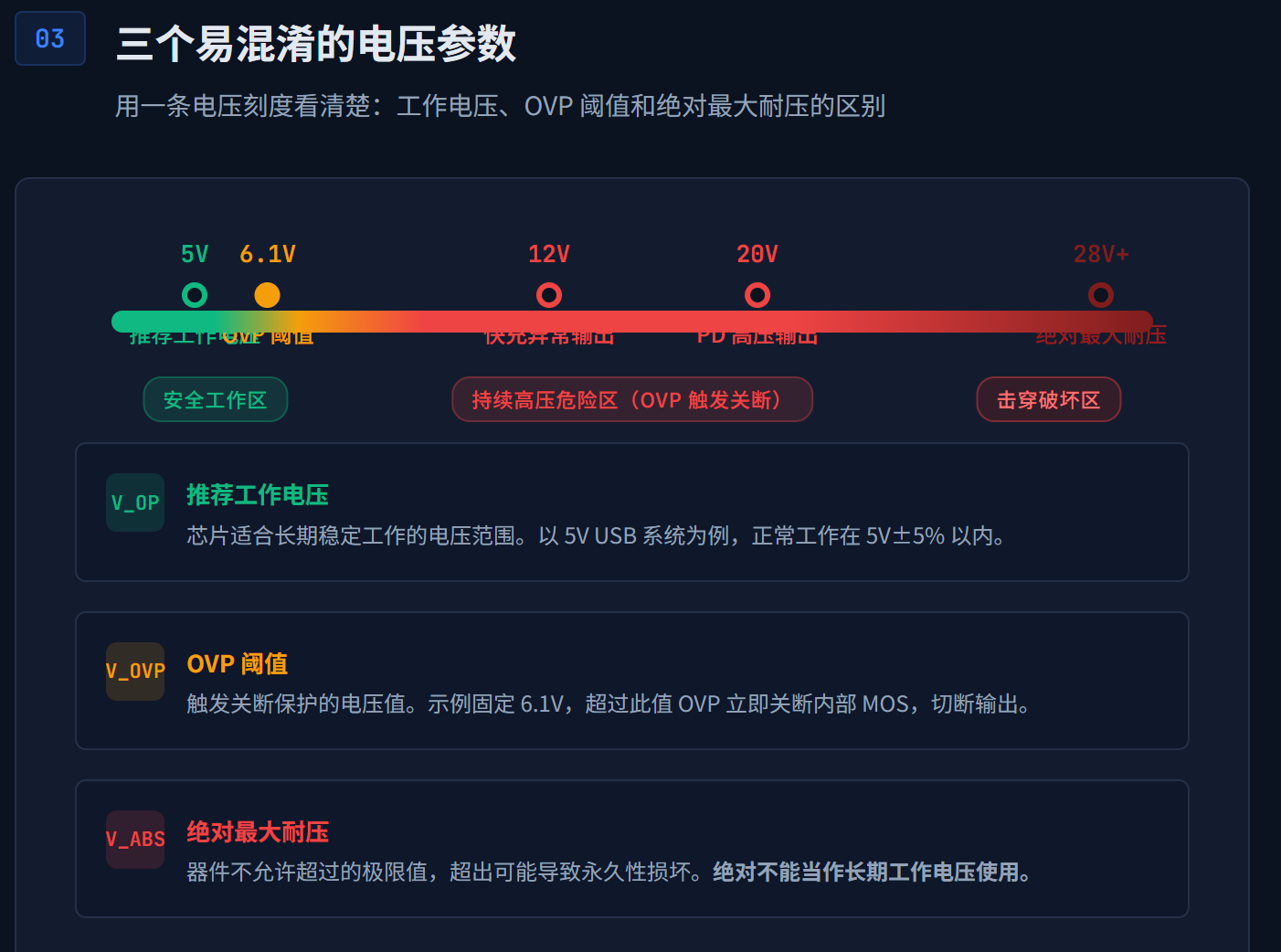

第二，区分推荐工作电压、OVP阈值和绝对最大耐压。推荐工作电压是适合长期运行的范围，OVP阈值是触发关断的电压，绝对最大耐压只是器件不能超过的极限值，三者不能混为一谈。

第三，看连续负载电流和导通内阻。峰值电流不能当作连续电流使用。导通损耗可近似理解为I²R，电流越大、内阻越高，压降和温升通常越明显。

第四，看故障后的恢复方式。自动恢复适合无人值守设备，锁存关断适合需要人工确认故障的系统；恒流和打嗝重试则常用于过流或短路保护。

第五，看是否需要附加功能，例如OCP过流保护、输入反接、防倒灌、使能控制和FAULT故障指示。

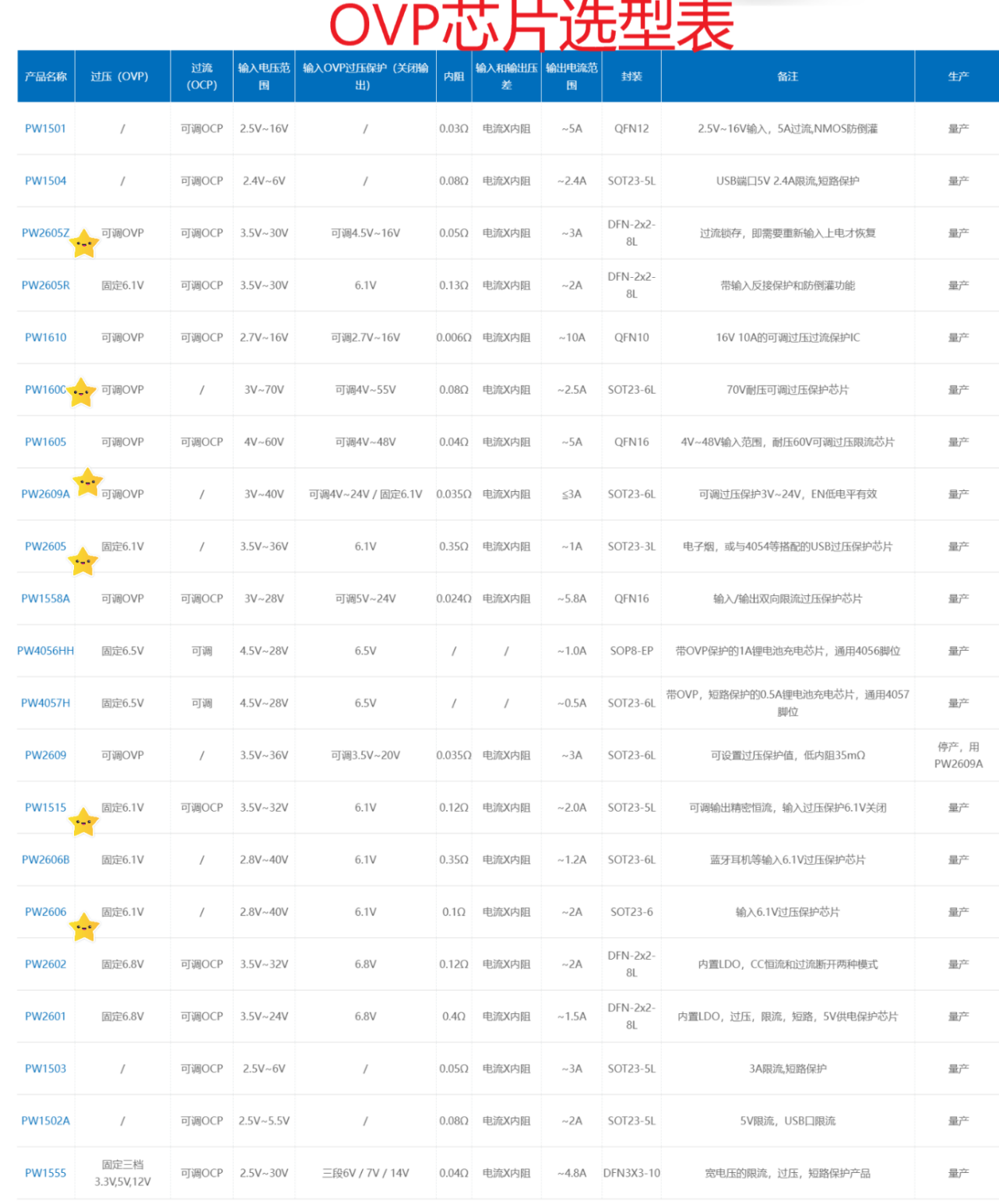

平芯微OVP芯片如何选择？
