聚焦四大前沿领域，拆解20+落地方案｜德思特《AWG技术与应用白皮书》发布

烽融爱财阅读：6761 2026-10-15

随着高速通信、精密光电、量子计算与先进半导体技术不断发展，测试系统对信号源的要求日益提高，从复杂波形生成到多通道同步与精细时序控制，都对信号的精度、保真度与灵活性提出了更高挑战。

如何生成更接近真实工况的复杂信号？

如何在实验室中精准复现关键物理过程？

如何为高速芯片与射频系统提供可靠的测试激励？

为此，德思特推出《任意波形发生器（AWG）技术与应用白皮书》，聚焦光电、量子、半导体及射频四大领域，汇集20+ 应用解决方案与客户案例，深入解析典型场景、技术挑战与解决思路，为研发与科研团队提供信号生成、研发验证及测试方案选型的专业参考。

核心内容速览

认知升级与技术破局：深入剖析传统信号源的结构性痛点，解密 AWG 在采样率、模拟带宽、SFDR 及多通道同步上的四大核心技术突破。

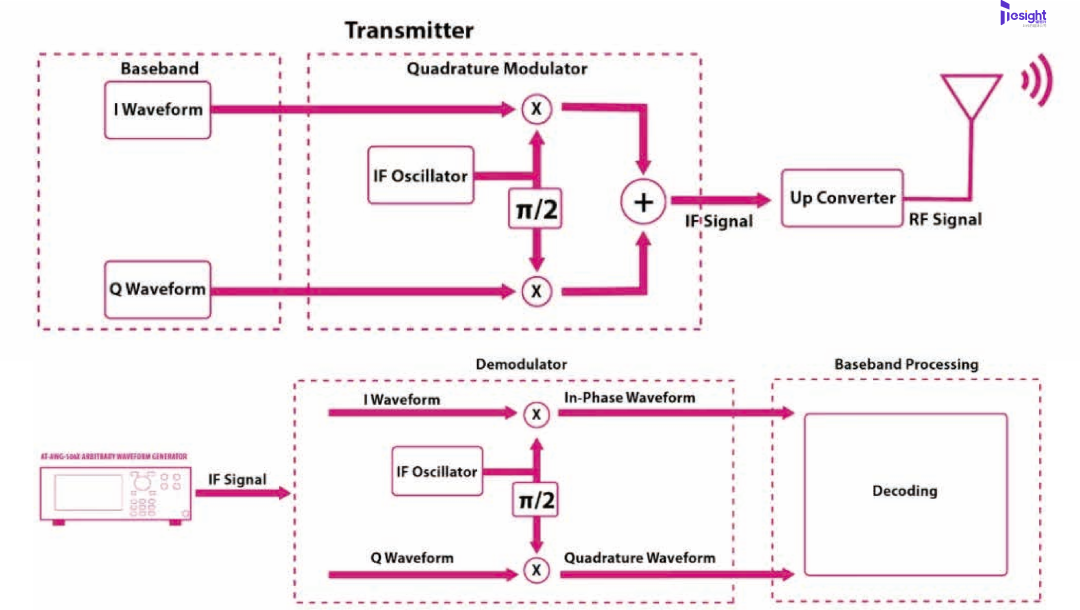

全场景解决方案指南：全面覆盖光电与激光、量子操控与计算、半导体测试、射频与通信四大核心领域的研发与测试需求。

顶尖标杆案例参考：汇聚全球顶尖高校与科研机构在光场调控、量子纠缠、高能激光及芯片测试中的真实落地成果，提供可复用的落地模板。

前沿选型与演进趋势：系统梳理关键选型策略，前瞻解析超高采样率、高密度同步及软件定义/AI 智能化演进方向。

四大前沿领域典型应用与实测案例

光电器件驱动

实现精密光学调控

面向AOM、AOD、EOM 和激光二极管等器件，AWG 可通过灵活的波形设计与时序控制，支持光束扫描、激光脉冲整形及动态光场调制等应用。

解决方案节选：

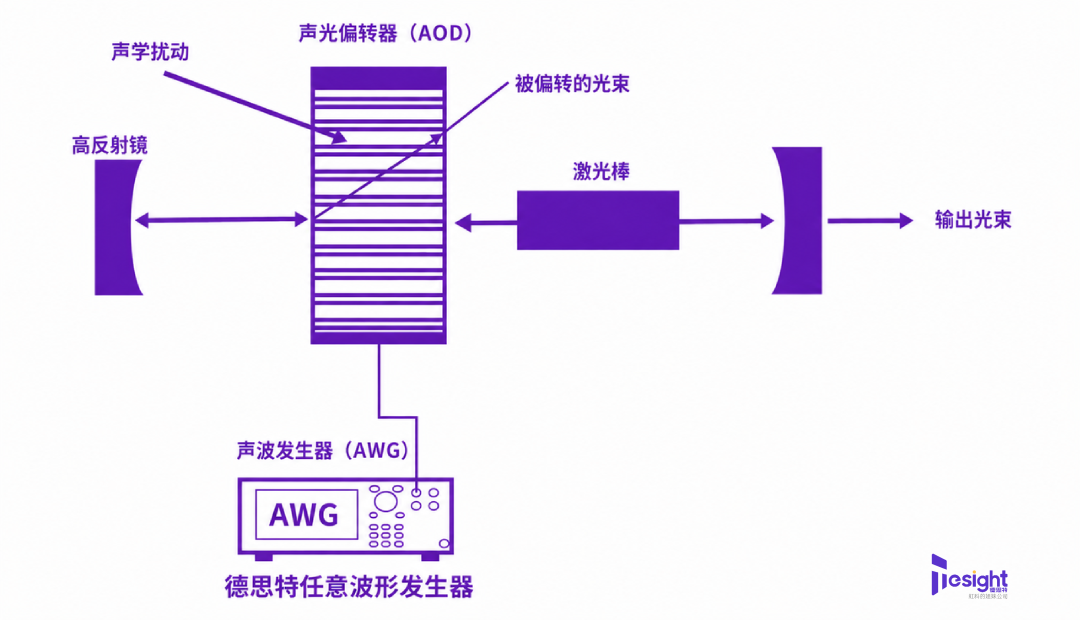

驱动声光器件（AOM&AOD）

AWG可生成灵活可编程的驱动波形，为声光调制器等光电器件提供精确的信号控制，支持激光调制与脉冲整形。通过自定义波形与时序设计，帮助研发人员更灵活地控制光学系统的工作过程，为精密光学实验与工业激光应用提供信号生成支持。

客户案例节选：

西班牙巴塞罗那大学全息光场调控方案

该方案采用M4i.6631-x8 高速任意波形发生器，以1.25 GS/s 采样率、16 bit 垂直分辨率生成高精度 AOD 驱动信号，并通过射频放大器驱动两组垂直排列的 AOD：一个用于生成一维全息图，另一个用于控制光图案的位置。系统结合 FPGA 快速数据处理与信号同步，以及 AWG 的分段存储与重放功能，实现驱动波形的高重复度输出。

量子操控与计算领域

皮秒级高保真度量子态控制

面向量子计算、量子通信与量子传感等研究场景，AWG 可通过超高时间分辨率与多通道极低偏斜同步，通过精确控制波形参数与时序，支持量子态操控、电子自旋控制、量子密钥分发及多量子比特纠缠实验。

解决方案节选：

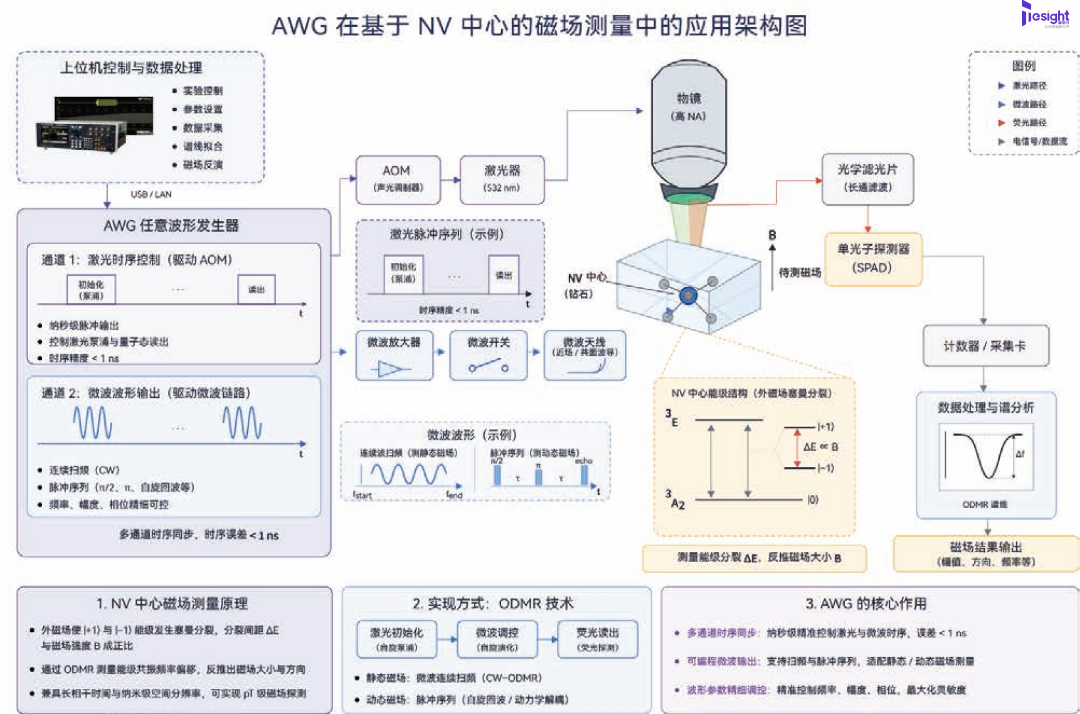

NV 量子自旋操控与传感

AWG 可生成纳秒级精致脉冲序列与微波调控信号，精准驱动 AOM 与微波链路，实现量子态初始化、自旋演化与荧光读出。依托多通道亚纳秒级时序同步与灵活的波形分段/循环控制，帮助科研人员精细调控 NV 色心能级分裂，提升纳米级核磁共振与量子磁强计的测量灵敏度。

客户案例节选:

斯图加特大学NV中心实验

采用 DN2.663-04 netBOX 任意波形发生器，在1.25 GHz 采样率下精准生成与控制短至10~20 ns 的超短脉冲。依托模块化扩展架构，设备在标准 4 个模拟通道的基础上增加了 6 个数字标记通道（共10 个输出通道），作为核心控制单元，独立协同控制激光器驱动、IQ 调制微波信号、射频脉冲及数据采集卡的高精度同步触发，全面接管并运行整个金刚石 NV 中心量子操控实验时序。

半导体测试

精准模拟瞬态干扰信号

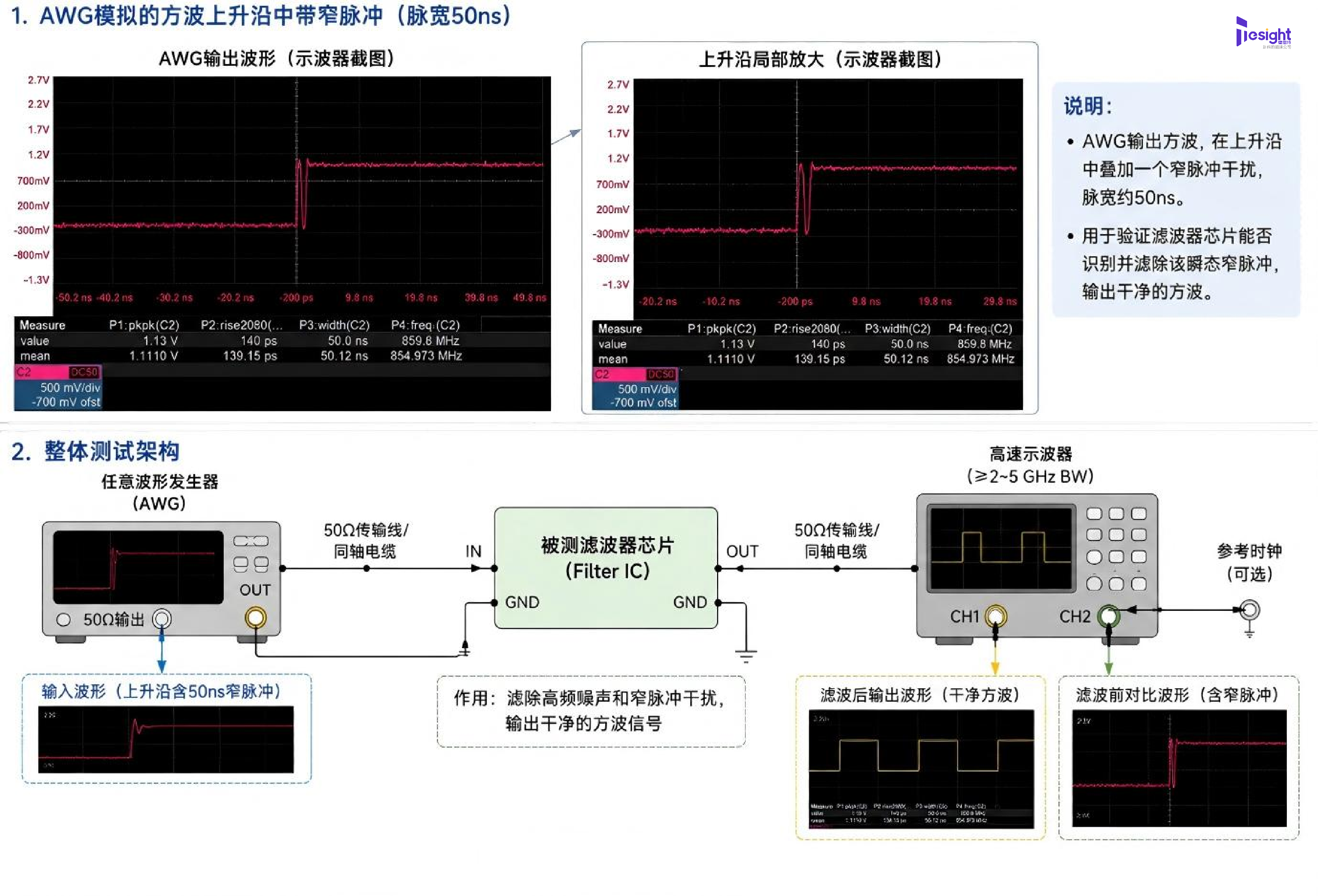

面向高速数字芯片、MEMS 传感器及超声换能器等器件，AWG 可通过高采样率、陡峭跳变沿及宽摆幅输出，支持高速接口干扰注入、脉冲响应分析及高压驱动测试等应用。

解决方案节选:

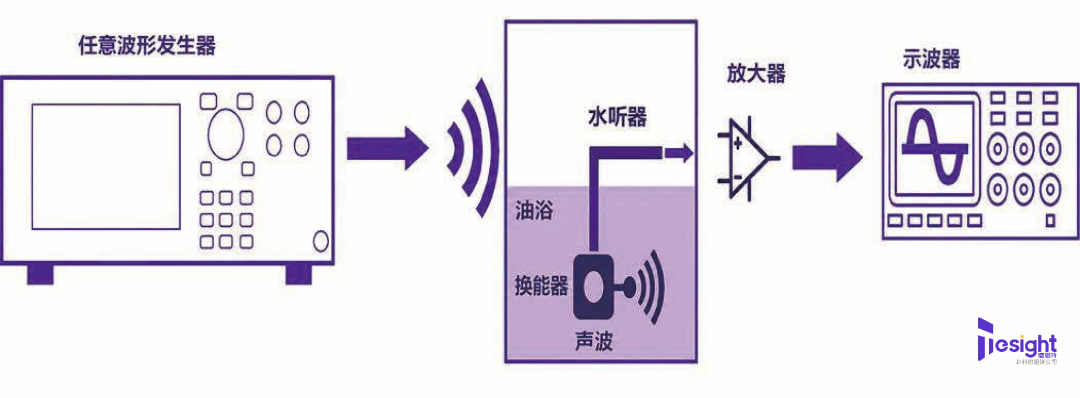

半导体 MEMS 换能器与高压脉冲驱动

AWG 可生成高摆幅多级脉冲波形与连续啁啾信号，精准驱动 CMUT 超声换能器与 MEMS 传感器链路，实现激励响应分析、声压调制与多级电平转换。依托高达 24Vpp 的电压摆幅与 ±12V 硬件偏置调控能力，帮助测试工程师真实复现复杂物理激励环境，大幅提升传感器芯片的研发表征与可靠性验证效率。
