去耦电容放了，芯片电源为什么还不稳？

很多工程师已经养成习惯：每个芯片电源脚旁边放一个0.1μF。

原理图上看没问题，PCB上电容也确实在芯片旁边。

但示波器真正量到芯片电源脚时，仍然可能看到尖峰、下陷，甚至某些高速器件偶发复位。

这时候最值得检查的，不是“电容值有没有放对”，而是这个电容和芯片之间的高频电流，到底要绕多大一圈。

去耦电容真正做的，是在芯片旁边“就地供电”

MCU、FPGA、CPU这类数字器件切换状态时，电流不是慢慢增加，而是会在很短时间内突然变化。

主电源离芯片往往比较远，它不可能在极短时间内通过长走线马上补足这部分瞬态电流。

所以去耦电容可以先简单理解成：芯片突然要一口电流时，先由附近的电容顶上；等瞬态过去以后，再由主电源把电容重新充回来。

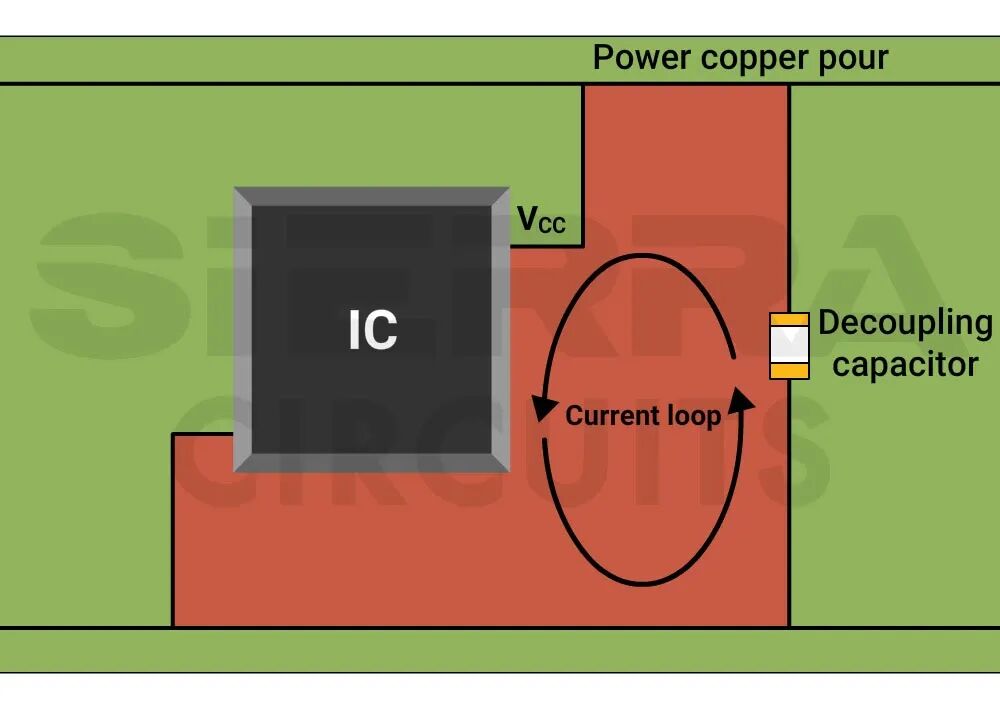

图1：本地去耦的核心，是让电容、芯片电源脚和地之间形成尽可能小的电流回路。

为什么“离得不远”还不够？

在高频下，几毫米走线和一个过孔都不是理想导线，它们会带来寄生电感。

当电流变化很快时，哪怕电感很小，也会产生瞬态压降。可以记住一个很实用的判断：电流变化越快，路径电感越大，电压尖峰越明显。

所以两颗同样的0.1μF电容，一颗紧贴电源脚、回路很短，另一颗虽然只有一两厘米远，但中间绕了细线、过孔，实际高频效果可能完全不一样。

最容易踩坑的是过孔位置

有些Layout看起来电容贴得很近，但电容到Power/GND平面的过孔放在焊盘外很远。电流必须先从电容焊盘沿着一段铜箔跑到过孔，再进入平面。

这段额外路径就会增加连接电感。更理想的做法，是把Power和GND过孔尽量放在电容焊盘旁边，条件允许时甚至使用Via-in-Pad。

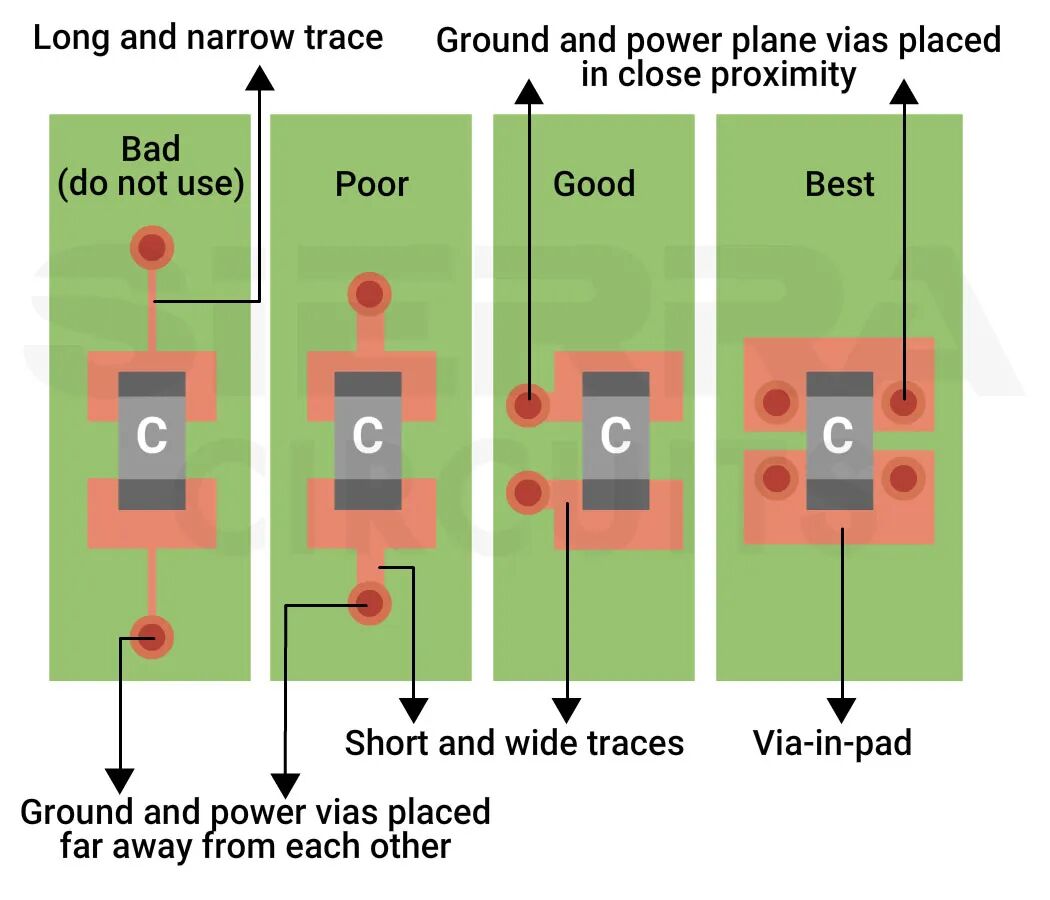

图2：过孔越靠近电容焊盘，电容到电源/地平面的连接路径越短，回路电感通常越小。

电容到底应该放在“哪一边”？

对没有连续电源平面的简单板来说，一个很好理解的原则是：尽量让供电路径先经过去耦电容区域，再进入芯片电源脚。

不要出现主电源先绕到芯片，再从芯片旁边拐出去接电容的长支路。真正需要优化的是电容—芯片—地之间的高频回路，而不是只看丝印上两个器件的中心距离。

图3：去耦电容到器件电源脚、再到参考地的连接应尽量直接，避免细长支路和不必要的绕行。

大电容和小电容，任务也不完全一样

10μF、47μF这类较大的电容更适合应对相对慢一些的负载变化；0.1μF、0.01μF这类小型陶瓷电容通常更适合处理更高频的瞬态。

所以板上经常同时存在Bulk Capacitor和Local Decoupling。大电容靠近电源入口或负载区域，小型去耦电容尽量靠近关键IC电源脚。

图4：大容量储能电容与本地高速去耦承担的频率范围不同，实际设计中通常需要配合使用。

实际检查PCB时，可以看这4个地方

看电容是不是真的贴近关键电源脚；看Power和GND过孔是不是紧靠电容；看电流回路有没有被细长走线拉大；看BGA底部是否还有更短的背面放置空间。

如果板子已经做出来，可以在芯片电源脚附近和远处电源点分别测波形。两边差异越大，就越值得回头检查局部去耦路径。

去耦电容不是“原理图上有一个0.1μF就算完成”。真正决定高频效果的，是瞬态电流能不能沿着一条短、低电感的路径，在芯片附近快速闭合。
