是德科技DSAZ204A示波器开机无反应故障排查与电源维修

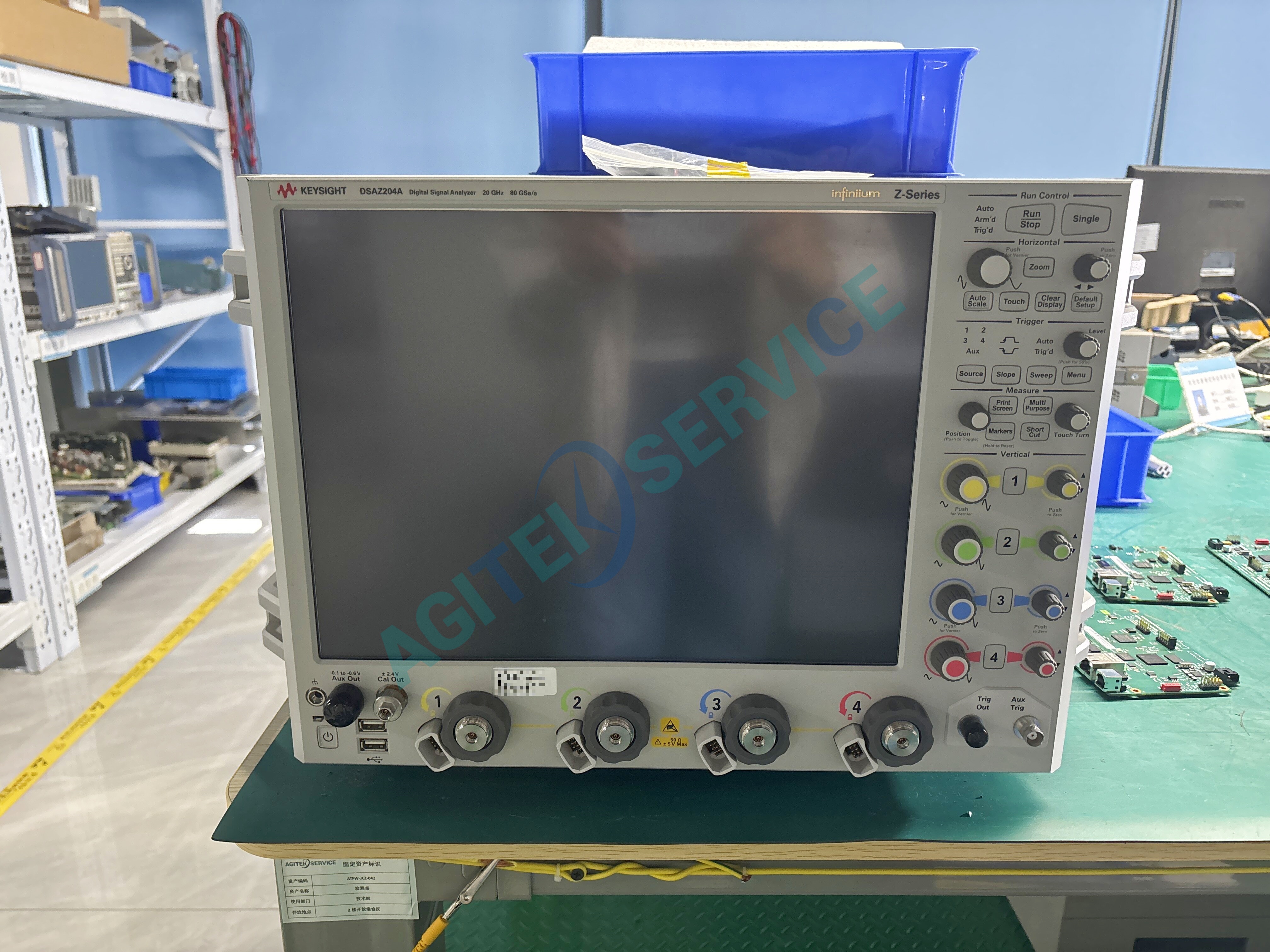

是德科技Infiniium Z系列DSAZ204A示波器具备20GHz实时带宽和80GSa/s采样率，是高速数字信号分析和串行总线测试的高端设备。由于整机功耗较高，工程师在使用中偶尔会遇到按下电源键后设备无反应、前面板指示灯不亮的情况。本文梳理DSAZ204A不通电故障的排查思路。

一、外部供电先排除

工程师遇到开机无反应时，首先确认供电回路是否正常。DSAZ204A采用高功率交流输入，对供电稳定性要求较高。工程师检查电源线两端插接是否牢固，确认插座供电正常，有条件时使用万用表测量插座电压。部分实验室存在大功率设备同时启动导致的电压跌落，工程师可尝试将DSAZ204A接到独立供电回路测试。

二、电源模块高功率输出检测

DSAZ204A电源模块需要为主板、四通道高速采集前端和散热系统提供多路大功率直流输出。工程师拆机后，先测量电源板各路输出电压。Z系列电源板结构比中低端示波器更复杂，常见故障点包括主功率回路保险熔断、PWM主控芯片异常、大电流整流器件损坏以及输出滤波电容鼓包。工程师测量时需注意各路电压的上电时序，Z系列对时序要求严格。

三、主板供电与保护电路

当电源板输出正常但设备仍无法启动时，工程师需要沿主板供电链路排查。DSAZ204A主板上有多个DC-DC转换节点，为FPGA、ADC和存储系统分别供电。工程师检测时发现，Z系列主板保护电路在过流时会切断后续供电，这会表现为某一路电压输出正常但后级无电压。工程师逐级测量各节点电压，可以定位保护触发点。

四、安泰测试科技电源维修服务

安泰测试科技维修工程师长期处理Infiniium Z系列高功率示波器电源故障，熟悉DSAZ204A电源板各级输出架构和上电时序要求。工程师提供免费故障检测服务，在拆机后测量各路输出电压，向客户明确告知故障元件和维修报价，经客户确认后再操作。在送修前，安泰测试科技提供免费技术支持，工程师可通过电话协助用户排查电源线、插座等外部因素，避免不必要的运输。维修过程中使用规格匹配的替换元件，修复后进行长时间烤机测试，确认电源输出稳定https://www.agitekservice.com/sbqwx/2211.html#ele261021。
