恩智浦首款10BASE-T1S PMD收发器TJx1410介绍

新品速递

TJA1410和TJF1410是符合10BASE-T1S规范的物理介质相关 (PMD) 收发器， 丰富了恩智浦的多节点以太网网络产品组合。这些器件专为在严苛环境确保卓越电磁兼容 (EMC) 性能而设计，支持通过以太网数据线，基于3引脚Open Alliance (OA) TC14-TC10远程唤醒标准接口实现通信。

TJA1410按照ISO 26262 ASIL B功能安全等级设计，满足现代汽车对功能安全与可靠性的严格要求；而TJF1410完全兼容数据线供电 (PoDL, Power-over-Data-Line) 方案，可广泛应用于工业以太网场景。

得益于紧凑的封装尺寸和极低的静态电流，这两款器件优化了待机功耗，为下一代汽车和工业以太网架构提供稳健、高效的解决方案。

TJx1410是恩智浦首款面向汽车与工业应用的10BASE-TIS PMD收发器，了解详情请下载产品简介>>

TJx1410目标应用

汽车领域

汽车区域控制器

车身应用

中央计算ECU

边缘ECU

内外照明

短程雷达

工业领域

楼宇能源管理控制器

楼宇I/O控制器

运动控制与机器人

电机驱动

其他工厂网络设备

可编程逻辑控制器 (PLC) 和远程I/O

TJx1410主要特性

符合IEEE 802.3cg及OA TC14物理介质相关 (PMD) 标准

符合ASIL B (TJA1410)

为车载应用提供强大的EMC性能

3引脚Open Alliance (OA) TC14标准接口

支持拓扑发现功能 (OA TC14)

单条10BASE-T1S总线可支持超过16个节点

支持超过25米的电缆

支持TC14-TC10本地及远程唤醒

超低静态电流，降低待机功耗

兼容数据线供电 (PoDL)

符合AEC Q100 1级车规环境要求

采用HVSON8封装 (3mm × 3mm)

TJx1410框图

TJx1410优势

符合行业标准

符合IEEE 802.3cg标准

符合OA TC14 PMD规范

优化的功耗和接口

低功耗模式下静态电流低至约20μA，有效降低系统功耗

支持1.8V至3.3V的本地及远程唤醒

功能安全与信息安全能力

符合ISO 26262 ASIL B功能安全等级

恩智浦主机设备支持MACsec

高效且灵活的集成

数据通路稳健，可轻松应对车内最恶劣的DPI失真情况

性价比高：采用3引脚接口，且数字PHY已集成在数字主机中

支持拓扑发现功能

采用紧凑型HVSON8封装

TJX1410使能工具

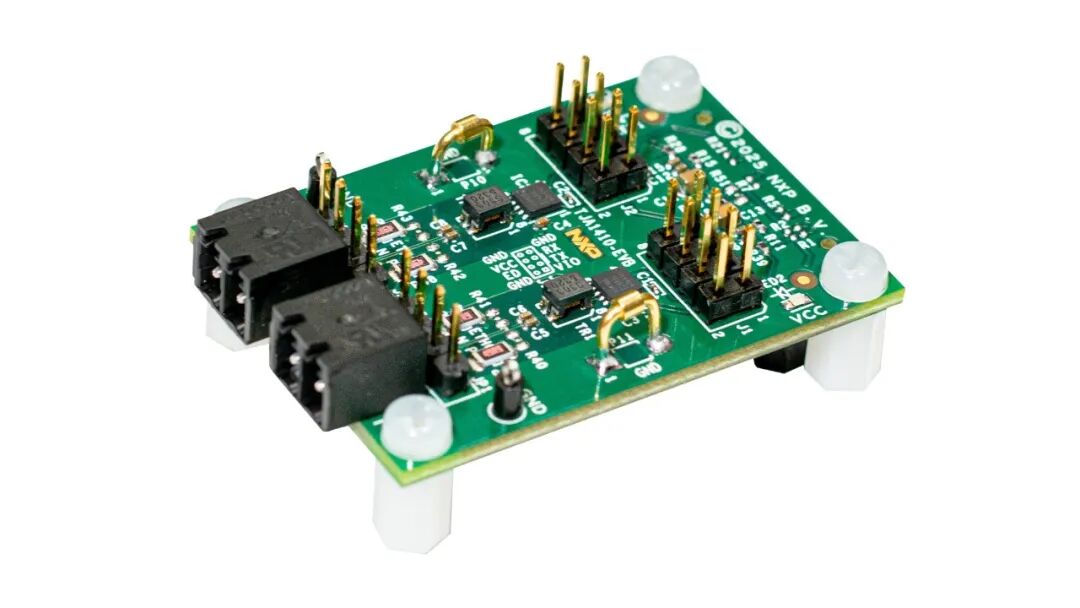

TJA1410-EVB评估板采用两个TJA1410 PMD收发器以及240μH 10BASE-T1S共模扼流圈构建，可实现精准的PMD级性能测试。

该评估板通过标准排线接口即可与MCU评估板轻松连接，特别适用于集成以太网MAC和10BASE-T1S数字PHY IP的平台。该评估板可帮助开发10BASE-T1S相关应用的工程师快速完成原型开发、性能测试与特性验证。

了解详情

TJx1410技术资料

公开技术资料

TJA1410 10BASE-T1S PMD汽车收发器产品页，了解详情>>

TJA1410——符合ASIL B的车规级10BASE-T1S PMD收发器产品说明书，点击阅读>>

TJF1410 10BASE-T1S PMD工业收发器产品页，了解详情>>

TJF1410——面向工业应用的10BASE-T1S PMD收发器产品说明书，点击阅读>>

以太网网络安全——IEEE 802.1AE MACsec白皮书，点击阅读>>

恩智浦SafeAssure项目，了解详情>>

恩智浦产品长期供货计划，了解详情>>

开发资源

TJA1410-EVB独立PMD收发器评估板工具页，了解详情>>

TJA1410-EVB快速入门指南，了解详情>>

TJA1410-EVB评估板用户手册，点击下载>>

TJA1410-EVB原理图，点击下载>>

TJA1410-EVB设计文件，点击下载>>

技术社区和培训资源

恩智浦技术社区，点击访问>>

恩智浦软件技术社区，点击访问>>

恩智浦Smarter World视频，了解详情>>

其他资源

S32J100高性能以太网交换机和网络控制器，了解详情>>

S32K5汽车通用MCU，了解详情>>

恩智浦首款10BASE-T1S PMD收发器，为智能边缘提供可扩展、高性价比的以太网连接，了解详情>>

TJx1410 10BASE-T1S PMD收发器

赋能多节点汽车和工业以太网连接

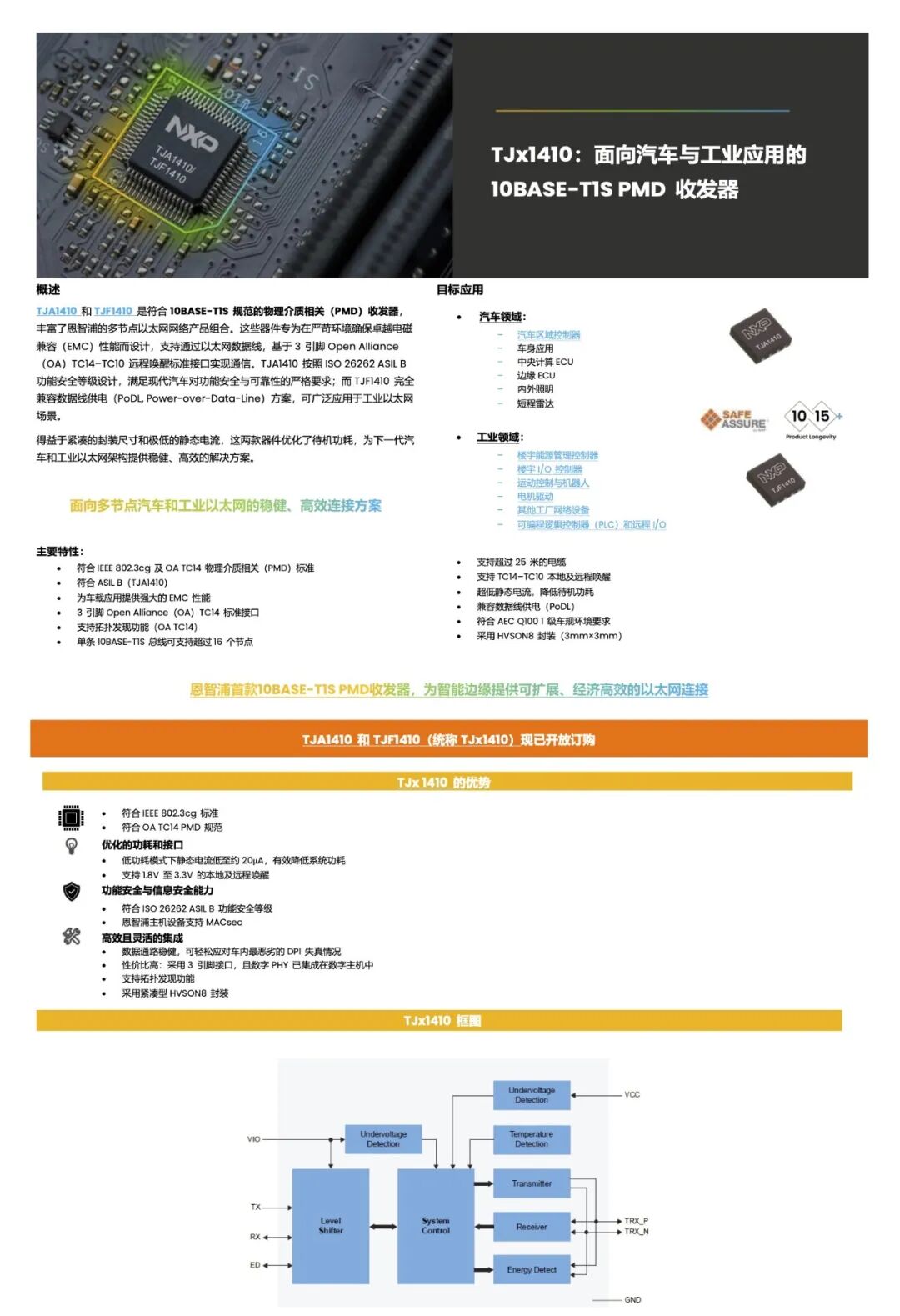

>> 下载产品简介 <<
