HX‑01 USB 音频编码模块：矿场通讯与音频系统的可靠核心解决方案

在现代化矿山生产体系中，通讯系统是保障安全生产、高效调度、应急处置的关键基础设施。井下巷道狭长、环境复杂、粉尘大、湿度高、电磁干扰强，对音频采集、语音传输、广播对讲、实时监听提出了极为严苛的要求。传统矿用音频设备普遍存在布线复杂、驱动繁琐、稳定性不足、拾音模糊、抗干扰能力弱等问题，直接影响调度指令传递、作业协同效率与应急响应速度。HX‑01 USB 音频编码模块凭借工业级设计、免驱即用、高清语音处理、宽温稳定运行、灵活配置适配等核心优势，成为矿场通讯系统升级改造、新型矿用终端集成、智慧矿山建设的理想音频核心组件，全面覆盖井下对讲、调度广播、安全监控、设备音频接入、应急通讯等全场景需求，为矿山安全生产搭建稳定、清晰、可靠的语音传输生命线。

一、矿山行业音频通讯的核心痛点与需求

矿山作业环境特殊，音频通讯系统面临多重挑战，直接关系到生产效率与人员安全。井下空间封闭、巷道延伸距离长、机械设备密集，风机、绞车、运输机等设备运行产生持续噪音，常规音频模块易出现杂音、失真、啸叫，导致调度指令模糊不清；高粉尘、高湿度、温差波动大的环境，会加速电子元件老化，降低设备使用寿命；井下供电与信号线路复杂，电磁干扰强烈，易造成音频信号中断、传输卡顿；传统矿用音频设备多为专用定制方案，安装调试需要专业技术人员，部署周期长、维护成本高，且兼容性差，难以适配 PC、工控机、安卓矿用终端、嵌入式设备等多平台；部分老旧系统不支持双通道拾音、独立静音控制、状态实时指示等功能，无法满足现代化矿山精细化调度、多路语音采集、分级广播管控的需求；在应急场景下，设备断电、信号中断、操作繁琐等问题，会延误险情通报与人员撤离指令传递，埋下重大安全隐患。

基于矿山行业的实际应用场景，音频模块需满足五大核心要求：一是即插即用、免驱兼容，快速适配各类矿用设备，降低部署难度；二是高清语音、降噪抗干扰，在强噪音环境下保持语音清晰可辨；三是宽温耐用、稳定可靠，适应井下恶劣环境，长期不间断运行；四是灵活配置、易于集成，支持单 / 双通道切换、咪头直连、单拾音模式，适配不同终端结构；五是功能完善、安全可控，具备按键控制、指示灯状态、静音管理、稳压输出等能力，满足工业级操作与安全规范。HX‑01 USB 音频编码模块从矿山实际需求出发，针对性解决行业痛点，以成熟稳定的硬件设计、丰富完善的功能配置、极简便捷的集成方式，成为矿场音频系统升级的优选方案。

二、HX‑01 模块核心性能与矿用适配优势

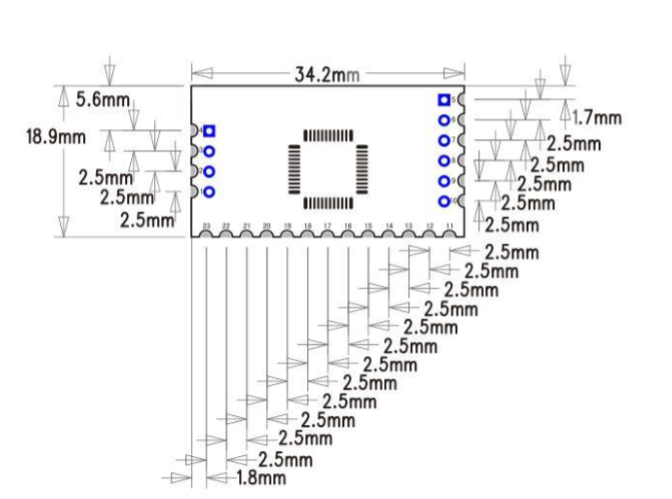

HX‑01 是一款内置专业 USB 编码 DSP 芯片的音频编码模块，遵循 USB 音频设备 2.0 规格，兼容 USB1.1/1.0，无需安装驱动、无需系统软件调试，接入 USB 接口即可替代原有声卡系统，实现模拟音频信号高速、稳定、高清传输。模块尺寸仅 34.2mm×18.9mm，采用半孔贴片与插针插座双安装方式，可灵活嵌入矿用本安型对讲终端、防爆广播音箱、井下监控设备、车载通讯装置、调度主机等狭小空间，完美适配矿山设备的结构设计与安装规范。

（一）免驱兼容，全平台快速部署

模块支持 Windows XP/Vista/7/8/10、MAC 系统，兼容安卓 4.4 以上版本，接入 PC、工控机、矿用平板、嵌入式终端等设备后，系统自动识别加载，无需专业调试、无需额外软件，大幅降低井下设备部署难度与技术成本。在矿山调度室、井下变电所、采掘工作面、运输巷道等场景，可快速完成音频系统搭建，即插即用、通电即工作，有效缩短设备安装周期，减少现场施工人员工作量。同时，模块支持硬件 ID 号自定义设置，可解决多设备同时接入时的硬件地址冲突问题，满足矿山多路音频设备并行运行、集中管控的需求。

（二）高清语音处理，强抗干扰低失真

内置专业 DSP 音频处理芯片，支持 8KHz—48KHz 多档采样率，可根据矿山不同场景自动适配最佳采样参数，实现语音信号高保真采集与播放。模块信噪比优异、底噪控制严格，在风机轰鸣、机械运转的强噪音环境下，仍能保持语音清晰、无失真、无啸叫，确保调度指令、安全提醒、应急喊话准确传递。针对井下复杂电磁环境，模块采用抗干扰电路设计，有效抵御供电线路、机械设备、通讯信号的电磁干扰，避免音频中断、卡顿、杂音等问题，保障语音传输连续稳定，满足矿山 24 小时不间断作业的通讯需求。

（三）宽温稳定，适应矿山恶劣环境

模块工作温度范围为‑20℃～65℃，可承受井下低温、高温、温差剧烈波动的环境考验；工作湿度小于 90%，具备良好的防潮、防粉尘性能，符合矿山井下恶劣环境的使用标准。内部采用稳压电路设计，USB 输入电压范围 4—5.5V，标准 5V 供电，兼容矿用本安型供电系统，电压波动时仍能稳定运行。模块内置 3.3V LDO 稳压输出，最大负载电流 250mA，可为外围拾音、指示灯、控制电路供电，简化矿用设备整体结构，减少元件数量，提升设备整体可靠性，降低故障发生率，满足矿山长期连续运行的稳定性要求。

（四）灵活配置模式，覆盖全场景需求

HX‑01 模块支持多种工作模式切换，通过简单硬件调整即可适配不同矿用场景，无需复杂软件编程，现场改造便捷高效。

1. 单 / 双通道输入切换：默认单声道音频输入，满足常规对讲、拾音需求；拆除正面电阻 R3，即可开启双通道立体声输入，适配广播系统、多路语音采集、高保真录音场景。
2. 咪头直连模式：背面短接 J3 焊盘，可直接接入驻极体电容麦克风，无需额外偏置电路，简化井下拾音设备结构；同时短接 J3、J4 并拆除 R3，支持双通道电容咪头接入，实现立体声拾音。
3. 单拾音专用模式：短接背面 J5 焊盘，开启单拾音模式，仅增加音频输入通道，不影响原设备喇叭输出，完美解决安卓矿用终端接入后原设备无声的问题，适用于需保留本机音频、新增外接拾音的设备改造。
4. 独立控制与指示：配备播放 / 暂停、上一曲 / 下一曲、音量加减、麦克风静音、播放静音等功能按键端口，搭配静音指示灯、播放状态指示灯，可实现矿用设备本地物理按键控制，状态实时可视化展示，操作简单直观，符合井下人员操作习惯。

（五）极简集成，降低开发与维护成本

模块提供完整脚位定义、典型应用电路、模式设置指南，外围电路极简，无需复杂调试，矿山设备厂商可快速完成集成开发，缩短产品研发周期，降低量产成本。同时，模块采用工业级元器件制造，防静电 PVC 吸塑托盘包装，批量供货稳定，售后维护简单，出现模式调整需求时，仅需简单硬件操作即可完成，无需返厂维修，大幅降低矿山设备后期维护成本。

三、HX‑01 模块在矿山场景的全场景应用

HX‑01 模块凭借强大的兼容性、稳定性与灵活性，全面覆盖矿山生产、调度、监控、应急全流程，可应用于井下通讯、调度广播、安全监控、设备改造、应急处置等各类场景。

（一）井下双向对讲通讯系统

在采掘工作面、运输巷道、变电所、水泵房等关键作业点位，基于 HX‑01 模块搭建本安型双向对讲终端，实现作业人员与调度室、各点位之间实时语音对讲。模块免驱接入矿用嵌入式设备，单声道拾音满足常规对讲需求，语音清晰无杂音，抗干扰能力强，确保指令传递精准无误。双通道模式可提升对讲音质，减少环境噪音干扰，让井下人员在嘈杂环境中仍能清晰沟通，提升作业协同效率，避免因沟通不畅导致的操作失误。

（二）矿场调度广播与应急广播系统

以 HX‑01 模块为核心，搭建矿山全域调度广播与应急广播系统，实现安全提醒、检修通知、调度指令、险情通报的一键广播。模块双声道立体声输出，搭配功率放大电路，可驱动防爆音箱实现全域覆盖，语音洪亮清晰、无失真。在透水、瓦斯超限、片帮等紧急情况下，调度室可通过广播系统快速下达撤离指令，模块稳定运行不中断，确保险情信息第一时间传递至每一个作业点位，为人员撤离争取宝贵时间，筑牢矿山安全防线。

（三）矿山安全监控与对讲监控系统

将 HX‑01 模块集成于井下监控设备，实现视频监控与语音对讲、拾音监听一体化。模块直接接入电容咪头，实时采集作业现场音频信号，调度室可远程监听现场作业情况，及时发现违规操作、异常声响；同时支持双向对讲，远程纠正违规行为、指导作业流程，实现远程可视化、语音化安全管控。单拾音模式可在不影响监控设备原有功能的前提下，新增音频采集能力，适配老旧监控设备改造，提升矿山安全监控智能化水平。

（四）矿用设备音频改造与升级

针对矿山现有对讲、广播、通讯设备的音频系统老化、故障、兼容性差等问题，采用 HX‑01 模块进行快速改造。模块替代原有声卡，免驱即用，无需改动设备主体结构，即可提升音频采集与播放质量，延长设备使用寿命。模块支持半孔贴片与插针双安装方式，适配不同设备内部结构，可快速完成升级改造，降低设备更换成本，提升老旧设备运行效率。

（五）智能矿山与多方会议通话系统

在智慧矿山建设中，HX‑01 模块可集成于企业多方会议免提通话系统，实现调度室、井下作业点、地面管理部门的远程多方通话。模块高清语音处理、低延迟传输，确保会议沟通流畅无卡顿；静音控制、音量调节功能，满足会议管控需求。同时，模块兼容安卓与 PC 系统，适配智能多媒体教育、安全培训终端，实现矿山安全培训、技术交底的语音化、可视化，提升员工安全意识与操作技能。

四、HX‑01 模块为矿山带来的核心价值

（一）保障安全生产，筑牢安全防线

清晰、稳定、可靠的语音通讯是矿山安全生产的基础。HX‑01 模块以高清语音、抗干扰、宽温稳定等特性，确保调度指令、安全信息、应急通报精准传递，有效避免因通讯故障导致的安全事故，提升矿山整体安全管控能力。

（二）提升生产效率，降低运营成本

免驱即用、快速部署，减少设备安装调试时间；灵活配置、易于集成，降低设备研发与改造成本；工业级稳定运行，减少故障停机与维护频次，全面提升矿山生产作业效率，降低人力、物力、时间成本。

（三）适配智慧矿山，助力数字化升级

模块兼容多平台、支持多路采集、可自定义硬件 ID，适配智慧矿山数字化、智能化、集中化管控需求，助力矿山实现通讯系统数字化升级，推动矿山向安全、高效、智能、绿色方向发展。

（四）符合行业规范，适配矿山标准

模块采用工业级设计，宽温、防潮、抗干扰，符合矿山井下设备使用规范；本安兼容、稳压供电，适配矿用安全供电标准，可轻松融入矿山现有系统，满足设备验收与安全合规要求。

五、总结

矿山安全生产无小事，语音通讯是保障矿山高效运行、人员安全的核心环节。HX‑01 USB 音频编码模块以免驱兼容、高清语音、宽温稳定、抗干扰强、灵活配置、极简集成六大核心优势，精准解决矿山音频通讯的行业痛点，全面覆盖井下对讲、调度广播、安全监控、设备改造、应急处置等全场景应用。无论是新型矿用终端研发、老旧设备升级，还是智慧矿山通讯系统建设，HX‑01 模块都能以稳定可靠的性能、简单便捷的部署、极高的性价比，为矿山提供专业、高效、安全的音频传输解决方案。

在矿山行业不断向智能化、安全化、高效化发展的今天，HX‑01 模块始终以专业声学技术为支撑，以矿山实际需求为导向，持续优化产品性能，助力矿山企业提升通讯保障能力、安全生产水平与运营管理效率，用稳定清晰的语音传输，守护每一位矿山作业人员的安全，为智慧矿山高质量发展保驾护航。
