深度解析英集芯车充芯片产品线：Buck-Boost拓扑、内置MOS、智能降功率与车规设计

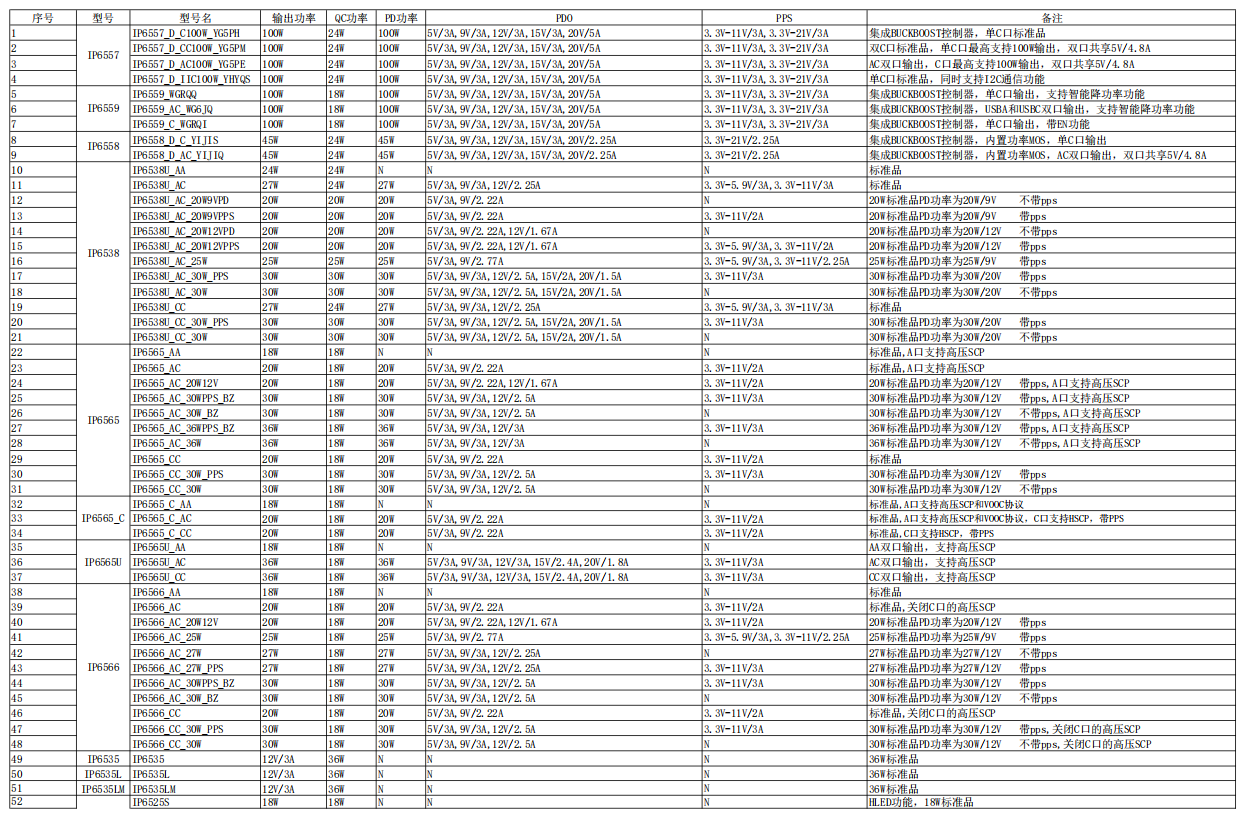

车充方案的设计核心在于：宽输入电压范围（12V-24V甚至36V）、高效率、多协议兼容以及热管理。英集芯通过差异化的产品线设计，针对不同功率和成本目标提供了多种拓扑与集成度选择。本文结合公开型号列表，从技术角度解析其车充芯片的架构特点。

一、100W Buck-Boost：IP6557与IP6559

车载12V/24V系统下，要稳定输出20V/5A必须使用Buck-Boost（升降压）拓扑。IP6557和IP6559均集成4开关Buck-Boost控制器，支持宽输入（典型6V-40V）。两者的关键差异在于：IP6557提供多种接口版本，且部分支持I2C通信，便于系统级控制；IP6559则内置智能降功率算法，可根据端口负载动态调整输出限流。对于需要双口100W+100W的应用，需搭配功率分配逻辑。

二、中功率集成MOS：IP6558的BOM简化

45W以下应用若采用分立MOS会占用较多面积。IP6558将功率MOSFET集成到芯片内部，同时保留Buck-Boost能力。这降低了Layout复杂度，也减少了开关节点振铃。实测其效率在12V转20V/2.25A时可达95%左右。适合紧凑型车充。

三、协议与电源集成：IP6538U/IP6565/IP6566

这些芯片将降压DC-DC控制器与快充协议（PD/PPS/QC/SCP/VOOC）集成在同一颗IC中，无需外置协议芯片。其中IP6565的A口支持华为高压SCP（10V/2.25A等），这是很多国产手机快充的关键需求。其内部采用恒流恒压控制，通过DP/DM和CC线进行协议握手。工程师在选择时需注意IP6566关闭了C口的高压SCP，避免协议冲突。

四、智能降功率策略：IP6537U的五种模式

多口车充的功率分配是一个系统级难题。IP6537U系列通过固件预设了多种策略：

方案一：根据设备是否申请PD快充分配

方案二：根据设备是否申请DPDM或PD

方案三：根据申请功率等级分配

方案四：根据连接先后顺序分配

方案五：根据连接设备数量分配

这种灵活性使得同一款硬件可以适配不同市场定位。

五、车规级设计

IP6529_Q1等车规芯片符合AEC-Q100 Grade 2（-40℃~105℃），并在ESD、EMI、寿命测试上有额外冗余。适用于前装车载充电模块、扶手箱USB口等。

六、FB调压系列

IP6550_FB、IP6551_FB等芯片为纯降压控制器，通过FB引脚接受外部协议IC的电压调节信号，适合需要自定义协议或配合专用协议IC的设计。

聚泉鑫科技作为英集芯代理，可提供上述各系列芯片的详细datasheet、应用笔记及Layout指导。对于高性能车充设计，建议优先评估IP6557/IP6559；对于成本敏感项目，IP6558和IP6538U是理想选择。
