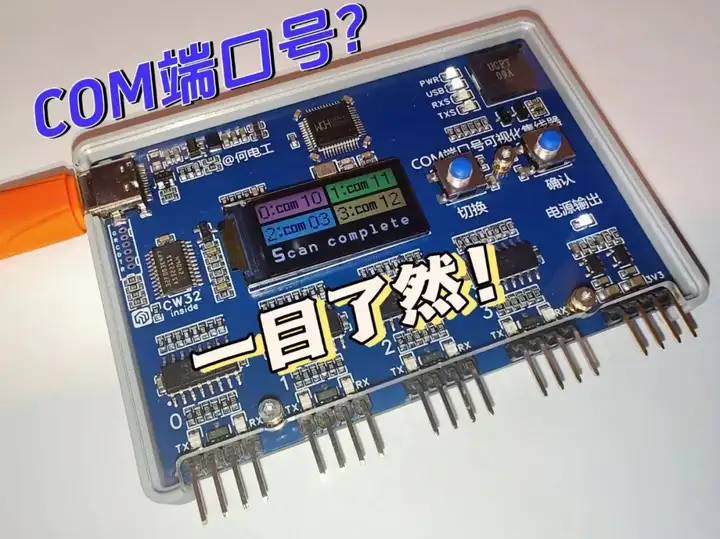

COM端口号可视化集线器 使用说明

重要提示：

本设备需要配合上位机软件使用，软件可在开源链接的附件下载，下载后解压

https://oshwhub.com/heyh/comportnumber-visualization-hub?

“ComScan上位机.zip”压缩包，连接设备后运行“ComScan.exe”即可。

本设备在WIN10、11上免驱，少部分电脑或WIN7电脑可能缺少驱动，表现为运行上位机后停留在等待通信界面，请在附件中下载“CH343SER.zip”压缩包，解压后运行软件安装驱动，即可正常使用本设备。

目前上位机仅支持64位操作系统，32位兼容版正在编写中。

本文仅为设备使用说明，技术详解请移步开源工程：COM端口号可视化集线器 - 立创开源硬件平台

https://oshwhub.com/heyh/comportnumber-visualization-hub?

一、主要简介：

电源电压：从USB接口供电，5V（超过5.5V可能导致设备永久性损坏）

通信接口：USB2.0-TypeC、2.54间距排针

排针线序：左侧4组排针每组4P的中间两根排针为TX、RX，而外侧的两根排针为GND，最右侧的接口为GND,5V,3V3,GND。排针对应的功能在模块背面进行标注，其中G=GND;T=TX,R=RX,5=5VOUT,3=3V3OUT

串口速率：理论最高支持6M波特率，实测4通道可同时进行460800波特率下的正常通信，由于设备限制暂未测试更高速率

串口电压：5V，兼容3.3V

蜂鸣器：蜂鸣器将会在设备与电脑断开数据连接时鸣响

操作说明：

1、将设备连接电脑，PWR指示灯亮起，随后USB指示灯亮起

2、运行ComScan上位机软件，设备自动显示硬件串口对应的COM端口号

3、您可以单击切换按键切换页面，界面切换为循环模式

（1）通信控制界面：单击确认按键将同时暂停4路串口通信（硬件断开数据路径），再次单击进行恢复

（2）蜂鸣器设置：单击确认按键关闭蜂鸣器提示音，再次单击进行恢复，该设置具有掉电记忆功能

（3）熄屏时间设置：单击确认按键增加戏评时间，0-9循环，单位为分钟，其中0代表不自动熄屏

（4）项目版权信息及开源协议

二、常见问题：

0、设备连接电脑后，串口助手可以打开但是无法收发数据

答：设备上电后会进入扫描模式，该状态下无法进行对外串口通信，请运行上位机扫描硬件串口对应的COM端口号，扫描完成后，设备显示屏会提示扫描完成，此时便可正常使用了

1、设备连接电脑后USB指示灯不亮

答：使用了劣质USB线或USB线缆里只有电源线没有数据线，请更换数据线后使用

2、以前USB线连接后正常工作，突然发现不行了（包括无供电、USB无法连接）

答：可能是设备的USB过流保护阈值较低，触发了USB保护，请断开设备与电脑的连接后重启电脑

3、设备使用过程中蜂鸣器响了

答：可能是数据线或接口松动了，造成设备与电脑断线，请更换数据线或USB插口

注：本设备的5V输出限流为300mA，如果外接设备超载会触发保护，“电源输出”指示灯将熄灭。大部分电脑的USB接口保护电流在0.5-1A，因此即使本设备的对外5V发生短路也不会造成USB保护，但部分电脑的保护阈值较小，会造成USB口进入保护模式，这种情况下USB数据线被关断，您会发现设备的PWR指示灯亮起，但USB指示灯熄灭，此时蜂鸣器也会报警，这种情况下需要断开设备与电脑的连接并重启电脑，USB口遍可恢复正常工作

4、扫描COM端口号后部分串口显示ERR

答：可能是您电脑上运行了其他软件占用了串口，如：串口调试助手、ArduinoIDE等

注：如果确认没有其他软件占用，可能是对应的串口发生了硬件损坏

5、运行上位机后闪退

答：可能您的电脑缺少部分运行环境，加入QQ交流群1016193632进行反馈

注：如果无法运行上位机，可在扫描界面长按确认键约两秒，设备将跳过扫描直接进入工作模式，此时您可以正常使用串口集线器的USB转TTL硬件功能。
