升级命令到底写在哪个字节？——misc分区逐段拆解

设备开机进不进 recovery，其实不看代码看 misc 分区那 16K 里写了什么。u-boot 上电就读它：command 字段是 boot-recovery 就进 recovery，空着就正常启动。这一篇把 misc 逐段拆开，最后再和官方文档对一遍——有三处对不上。

问题场景

update ota /udisk/update.img 敲下去，设备重启就进了 recovery 开始刷机。但这条命令并不是直接交给 recovery 的——它先被写进 misc 分区，重启后由 u-boot 读出来，再决定引导哪个系统。

于是几个问题就冒出来了：misc 里到底哪个字节决定"进 recovery"？要升级哪些分区的掩码写在哪？为什么 mk-misc.sh 里那条 dd 命令的偏移要写成 16*1024+64，这个 64 是谁定的？

一、misc 分区为什么存在

misc 是 miscellaneous 的缩写，杂项、大杂烩。这个概念是从 Android 那边继承过来的：它是一块没有文件系统的裸分区，专门用来在"当前系统"和"引导程序/升级程序"之间传话。

它解决的是一个很具体的时序问题——想升级系统，就得先把系统停掉，可系统停了之后谁来执行升级？

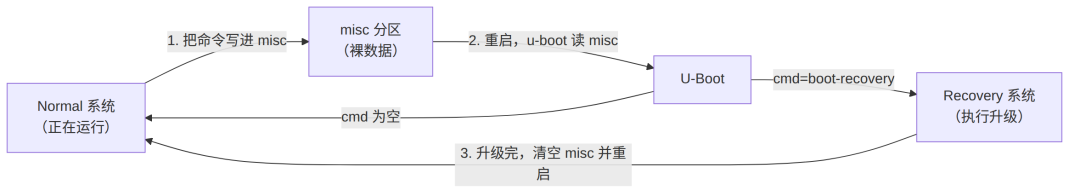

三方都不需要同时在线：Normal 系统只管写，U-Boot 只管读，Recovery 最后负责清。掉电了也不要紧，因为命令还躺在 misc 里，下次上电 u-boot 照样能读到。

misc 分区在分区表里其实挺大。看 RK3576 的 parameter.txt：

CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),...

mtdparts 的写法是 大小@偏移(名字)，单位是 512 字节的扇区。misc 分到 0x2000 个扇区，也就是4 MiB——但真正用到的只有开头那48 KB，后面全是浪费。下面这段脚本能说明问题：

# device/rockchip/common/scripts/mk-misc.sh# The old windows tools don't accept misc > 64Ktruncate -s 48k "$MISC_IMG"

镜像只做 48K，因为老的 Windows 打包工具不接受超过 64K 的 misc。分区大、镜像小，这是历史包袱留下的错位。

二、48K 里分四段

官方《Rockchip Linux updateEngine 升级方案介绍》8.2 节给了一张三行的表。加上代码里实际用到但文档没写的一段，真实布局是这样的：

偏移	长度	用途	定义位置
2 K (0x800)	32 B	Linux A/B 引导信息 AvbABData	MISC_OFFSET
6 K (0x1800)	17 B	格式化命令 cmd_wipe_userdata	MISC_OFFSET_CMDLINE
10 K (0x2800)	1 K	自定义命令（长度前缀 + 内容）	MISC_OFFSET_CUSTOM
16 K (0x4000)	1088 B	bootloader_message，Recovery 与 Normal 通信	BOOTLOADER_MESSAGE_OFFSET_IN_MISC

对应 bootloader.h:22-25：

static const int BOOTLOADER_MESSAGE_OFFSET_IN_MISC = 16 * 1024;#defineMISC_OFFSET 2048 //A,B 结构体在偏移2K 的位置#defineMISC_OFFSET_CMDLINE 6144 //擦除命令，在偏移4K 的位置，配合挂载脚本使用#defineMISC_OFFSET_CUSTOM (10 * 1024) //CUSTOM, 8K (10K), length 1K

先记住这三行的注释——有两行是错的：MISC_OFFSET_CMDLINE 的值是 6144（6 K）而注释写"偏移4K"，MISC_OFFSET_CUSTOM 的值是 10 * 1024（10 K）而注释写"8K (10K)"，一句注释里自己就自相矛盾。第七节会拿官方文档再对一遍。

四段之间互不干扰，因为它们由不同的模块读写：2K 归 A/B 槽位管理，6K 归格式化，16K 归 recovery 命令。这也是为什么它们能挤在一块裸分区里而不打架。

三、16K 处：recovery 命令长什么样

这是整个 misc 分区里最关键的结构。bootloader.h:69-75：

struct bootloader_message { char command[32]; char status[32]; char recovery[768]; char needupdate[4]; char systemFlag[252];};

逐字段算一下偏移，总数正好 1088 字节：

字段	偏移	长度	谁写	作用
command	0	32	Normal / Recovery	boot-recovery 时进 recovery，全 0 时正常启动
status	32	32	Bootloader	引导程序回填的状态文本
recovery	64	768	Normal / Recovery	换行分隔的参数列表，第一行必须是 recovery
needupdate	832	4	Normal	按 int 读 ，就是升级分区掩码
systemFlag	836	252	Recovery	升级成功后记下升级包路径

needupdate 只有 4 个字节，看着不起眼，但它是 Normal 系统和 Recovery 之间传递"要升级哪些分区"的唯一通道。读法很直接，rkupdate.c:151-153：

struct bootloader_message boot;get_bootloader_message(&boot);sprintf(args[4], "--partition=0x%X", *((int *)(boot.needupdate)));

把 needupdate 那 4 个字节当成一个 int 读出来，拼成 --partition=0x3FFC00 这样的参数传给升级程序。这一串位掩码怎么解读，是下一篇的事。

command 和 recovery 的分工

容易混淆的是这两个字段。command 是给 u-boot 看的开关，recovery 是给 recovery 程序看的参数。u-boot 只判断前者：

// u-boot/arch/arm/mach-rockchip/spl_boot_mode.crecovery = !strcmp(bmsg->command, "boot-recovery");

一个字符串比较，就决定了这次上电走哪条路。而 recovery 启动后，会拿 recovery 字段做参数解析——第一行必须是字面量 recovery，后面每行一个参数：

command = "boot-recovery"recovery = "recoveryn--update_package=/udisk/update.imgn"

这也就解释了为什么 mk-misc.sh 里写的是两条 dd，而且第二条要落在 +64：

# device/rockchip/common/scripts/mk-misc.shelif [ "$RK_MISC_RECOVERY" ]; thenecho -n "boot-recovery" | dd of="$MISC_IMG" bs=1 seek=$((16*1024)) conv=notruncecho -e -n "recoveryn$RK_MISC_RECOVERY_ARG" | dd of="$MISC_IMG" bs=1 seek=$((16*1024+64)) conv=notruncnotice "Generated recovery misc with: $RK_MISC_RECOVERY_ARG"

16*1024 是 command 的偏移，16*1024+64 是 recovery 的偏移——那个 64 就是 command[32] + status[32]。脚本作者是把结构体偏移手算出来写死在 shell 里的。

这里有个文档和代码对不上的地方值得说清楚。

官方文档 4.1.1 节写的是"默认使用 wipe_all-misc.img 作为 misc 分区的固件"。但这份 SDK 里的 choice没有写 default：

choiceprompt "misc image"config RK_MISC_BLANK ← 第一项config RK_MISC_RECOVERYconfig RK_MISC_CUSTOM

kconfig 在没有 default 时取第一个选项，也就是 RK_MISC_BLANK。实际生成的配置也确实是：

# output/.configRK_MISC=yRK_MISC_BLANK=y# RK_MISC_RECOVERY is not set

所以这份 SDK 默认生成的是空白 misc，开机直接进正常系统，不会自动擦数据。可以直接验证——output/misc.img 在 16384 偏移处是整片 00：

xxd -s 16384 -l 32 output/misc.img# 00004000: 0000 0000 0000 0000 0000 0000 0000 0000

想让设备上电进 recovery 擦一次，需要主动选中RK_MISC_RECOVERY：

config RK_MISC_BLANK # 空白的config RK_MISC_RECOVERY # 带 boot-recovery 命令的config RK_MISC_CUSTOM # 用 chip 目录下的自定义镜像

选中之后，写入的命令行内容由 RK_MISC_RECOVERY_ARG 决定，它的默认值是 --wipe_all：

config RK_MISC_RECOVERY_ARGstring "recovery argument"depends on RK_MISC_RECOVERYdefault "--wipe_all"

也就是说：默认配置不会自动擦数据；只有主动选了 recovery misc，才会以 --wipe_all 进入擦除流程。这和文档给人的印象正好相反。

四、2K 处：A/B 模式的槽位信息

如果用了 Linux A/B 双系统，2K 偏移处还躺着 32 字节的槽位元数据：

typedef struct AvbABData { unsigned char magic[AVB_AB_MAGIC_LEN]; // "�AB0" unsigned char version_major; unsigned char version_minor; unsigned char reserved1[2]; AvbABSlotData slots[2]; // 每个 4 字节 unsigned char last_boot; unsigned char reserved2[11]; unsigned int crc32; // 覆盖前面 28 字节} AvbABData;

每个 AvbABSlotData 是 4 个字节，值的合法范围代码里写得很清楚：priority 取 0~15（0 表示不可引导，15 最高），tries_remaining 最多 7 次。

CRC 的算法有个细节值得注意——它和 AVB 标准对齐，所以是一次大端的 CRC32：

static void AvbABData_update_crc(struct AvbABData *data){ data->crc32 = avb_htobe32(avb_crc32((const unsigned char*)data, sizeof(struct AvbABData) - sizeof(unsigned int)));}

- sizeof(unsigned int) 就是那 28 字节。校验范围不含 crc32 自己，这是校验和的标准做法。

A/B 那套切换逻辑（setSlotSucceed / setSlotActivity）留到后面单独一篇，这里只需要知道：2K 是 A/B 的地盘，和 recovery 命令互不相干。

五、6K 和 10K：两个冷门段落

6K 处用于格式化命令。rkbootloader.c:430-446 里 wipe_userdata() 会根据当前模式分两路：

int wipe_userdata(int auto_reboot){ int slot = -1; slot = getCurrentSlot(); if (-1 == slot) { // 写MISC（源码原注释） struct bootloader_message msg; memset(&msg, 0, sizeof(msg)); char recovery_str[] = "recoveryn--wipe_all"; strcpy(msg.command, "boot-recovery"); sprintf(msg.recovery, "%sn", recovery_str); set_bootloader_message(&msg); return 0; } if (writeCmdMisc((char *)CMD_WIPE_USERDATA, sizeof(CMD_WIPE_USERDATA)) != 0) { return -1; } ...}

这个分叉是这样的：getCurrentSlot() 返回 -1 表示当前没在 A/B 模式下跑（读 /proc/cmdline 里的 androidboot.slot_suffix，实现见 update_engine/rktools.c，12 篇会展开），这时走 BCB——让设备重启进 recovery 去擦；否则只往 6 K 写一条命令。

需要说明的是，本 SDK 里我没找到读这个 6 K 命令的地方。readCmdMisc() 只被 miscDisplay() 调用过（也就是敲 --misc=display 时打印出来），其余没有任何脚本或程序去读它。所以 A/B 模式下这条命令写下去之后由谁执行，至少在 external/recovery 这份代码里是看不到的——用之前务必实测确认。

而单系统模式这条 BCB 通路是确定没问题的，u-boot 会读、recovery 会执行。

10K 处是自定义命令区，格式是"2 字节长度 + 内容"，上限 1022 字节。updateEngine 提供 --misc_custom=read|write|clean 三个操作来读写它，内容会落到 /tmp/custom_cmdline 这个临时文件。

六、两种存储介质，两套读写代码

misc 的读写入口都带一层分发，bootloader.c:35-49：

int get_bootloader_message(struct bootloader_message *out){ if (isMtdDevice()) return get_bootloader_message_mtd(out);
 return get_bootloader_message_block(out);}

块设备（eMMC/SD）简单粗暴——直接当成普通文件，fseek 到 16K 读写 1088 字节：

fseek(f, BOOTLOADER_MESSAGE_OFFSET_IN_MISC, SEEK_SET);int count = fread(&temp, sizeof(temp), 1, f);

MTD（NAND）就没这么自由了，因为裸 NAND 只能按页读写，而且有坏块。所以代码的策略是读-改-写：开一块 20K 的缓冲区、整块读出来、改中间那一小段、再整块写回去：

#defineMISC_SIZE ((16 + 4) << 10)   // 20K#defineCMD_OFFSET (16 << 10)        // 16K
char data[MISC_SIZE];const ssize_t size = (MISC_SIZE / write_size) * write_size;mtd_read_data(read, data, size);memcpy(&data[CMD_OFFSET], in, sizeof(*in)); // 只改这一小段mtd_write_data(write, data, size); // 整体写回

顺带解释一下那两个数字：缓冲区取20K，因为 16K 偏移 + 1088 字节的结构体 放得下，留了 4K 余量；而 write_size 是擦除块大小，实际读写长度是 20K 按擦除块向下取整——不是 20K 整。这也是为什么上面那行除法要先除再乘：只读写整块的倍数，多出来的零头不碰。

另外 isMtdDevice() 也不是猜的，它去 /proc/cmdline 里翻 storagemedia= 字段：

// external/recovery/rktools.c// storagemedia=mtd → MTD 设备// storagemedia=sd → 还要再看 /proc/mtd 里是否真有 mtd 节点// 其余 → 按块设备处理

所以同一份 recovery 二进制能同时跑在 NAND 和 eMMC 板子上。

七、和官方文档对一遍：三处对不上

官方文档 8.2 节那张表是三行：2k / 4k / 16k。拿它和代码逐个核对，能挑出三个问题。

第一处：4K 还是 6K。文档说格式化命令在 4k，代码里 MISC_OFFSET_CMDLINE 却是6144，也就是 6K：

#defineMISC_OFFSET_CMDLINE 6144 //擦除命令，在偏移4K 的位置，配合挂载脚本使用

注意注释自己也写错了——值写 6144，注释写"偏移 4K"。文档多半是照着这句注释抄的。同一个文件里 2K 的 MISC_OFFSET 2048 用的是十进制，这里也用的是十进制，所以 6144 不是笔误，是真的按 6K 算的。

顺带说一句，我在本 SDK 里没有找到读这个位置的地方。官方文档说由 S21mountall.sh 识别并格式化 userdata，但这个 SDK 的 S00mountall.sh 只有一句 mount-helper，不碰 misc。如果要依赖 6K 这条通道，建议先在板子上实测一遍再上生产。

第二处：10K 那段文档没写。MISC_OFFSET_CUSTOM 占用 10K 起 1KB，是 updateEngine --misc_custom 的落脚点，官方 8.2 的三行表里完全没有它。

第三处：命令文件的位置。这条不在 8.2 节，但同一个坑——recovery.c 开头那段 70 多行的注释（从 AOSP 继承来的）一直在说 /cache/recovery/command，包括"FACTORY RESET 流程"那几段伪代码。但代码里的常量是：

static const char *COMMAND_FILE = "/userdata/recovery/command";static const char *LOG_FILE = "/userdata/recovery/log";

没有 cache 分区，全都落在 userdata。读那段注释会把人带偏，下一篇讲到 recovery 取参数时会再遇到它。

八、自己动手看一眼

想确认板子上 misc 到底是什么内容，不用烧写工具，直接读：

# 看 2K 处的 A/B 信息、6K 处的格式化命令、16K 处的 recovery 命令updateEngine --misc=display
# 或者直接用 dd 把 16K 起 1088 字节抠出来dd if=/dev/block/by-name/misc of=/tmp/bcb.bin bs=1 skip=16384 count=1088strings /tmp/bcb.bin

--misc=display 背后就是 rkbootloader.c:576-611 的 miscDisplay()，它把三段内容连同"现算的 CRC"和"本地存的 CRC"一起打印出来，扫一眼两个值对不对得上——是排查 A/B 问题的第一手工具。
