汽车示波器能诊断哪些故障？新手必读的10大应用场景

烽融爱财阅读：5736 2026-09-18

汽车示波器能诊断的故障，一句话概括：凡是"传感器、执行器、点火、喷油、总线、供电、机械"上有电信号的地方，示波器都能看波形定位故障——尤其是解码器读不到、故障码不报、时有时无的偶发故障。对新手来说，最有价值的是下面这 10 类应用场景，几乎覆盖了汽车售后诊断日常 80% 以上的疑难故障。配合一台汽车专用示波器的"参考波形库 + 引导测试"，新手也能快速上手。

10 大应用场景速览

场景	诊断什么	能查出什么故障
1. 曲轴/凸轮轴位置传感器	信号波形、同步关系	信号缺失、靶轮变形、正时错乱
2. 点火系统（初级/次级）	点火电压/电流、击穿电压、燃烧线	点火线圈、火花塞、高压线、缺火
3. 喷油器	电压与电流波形	喷油器卡滞、线圈老化、喷油时序
4. 气缸压缩/相对压缩	起动机电流、缸压波形	气缸密封、气门漏气、缺缸
5. 供电与搭铁	电压跌落、纹波、毛刺	供电不良、搭铁虚接、接触电阻
6. CAN/LIN 总线	差分波形、串行译码	总线断路、短路、干扰、丢帧
7. 传感器模拟信号	氧传感器、温度、压力、节气门	信号漂移、失真、被干扰
8. 充电系统	发电机电压/电流纹波	发电机故障、整流二极管、皮带打滑
9. 起动机	起动电流波形	起动机、蓄电池、电磁开关、发动机卡滞
10. NVH 异响	振动/噪声 + 阶次分析	异响来源定位、传动轴动平衡

曲轴/凸轮轴位置传感器。用示波器同步采曲轴与凸轮轴信号，看幅值、频率、缺齿和两者相位关系，能查出"信号间歇丢失、靶轮轻微变形、正时错乱"等解码器报不出原因的故障。

点火系统。初级看充电斜坡、断火点、点火电流，次级看击穿电压、燃烧线、振荡段，能区分点火线圈、火花塞、高压线到底谁坏，精确定位缺火缸。

喷油器。看喷油电压与电流波形（针阀抬起/落座的拐点），能查出喷油器卡滞、线圈老化和喷油时序错误。

气缸压缩 / 相对压缩。用电流钳测起动机电流或测缸压波形，做"相对压缩测试"，不拆火花塞就能快速判断各缸压缩是否均衡、有无缺缸。

供电与搭铁。测电源线上的电压跌落、纹波和毛刺，能查出供电不良、搭铁虚接、接触电阻过大等"隐藏"故障。

CAN/LIN 总线。测总线差分波形并做串行译码，能查出总线断路、短路、干扰、丢帧，甚至定位到具体控制单元。

传感器模拟信号。氧传感器、温度、压力、节气门位置等模拟信号，看波形是否漂移、失真、被干扰，判断传感器真假好坏。

充电系统。测发电机电压与电流纹波，能查出整流二极管损坏、发电机不发电、皮带打滑等问题。

起动机。测起动电流波形，能区分起动机、蓄电池、电磁开关和发动机卡滞等不同原因导致的起动困难。

NVH 异响。用三轴加速度计 + 麦克风采集，做阶次分析，能把"嗡嗡/啸叫/抖动"等异响精确定位到具体旋转部件。

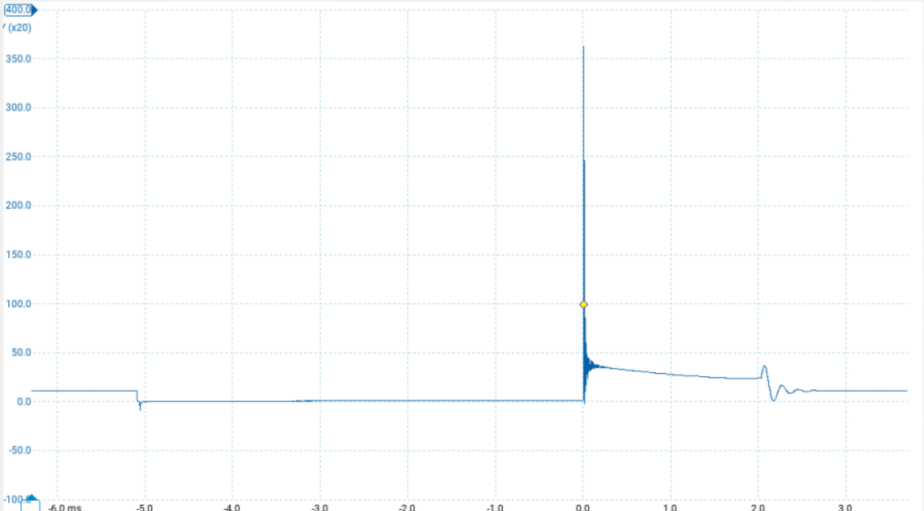

图1：初级点火波形（示波器实采，点火系统诊断）

图2：气缸压缩测试波形

为什么新手也能快速上手

很多新手担心"看不懂波形"。实际上，一台成熟的汽车专用示波器会把这 10 类场景大大简化：

引导测试：气缸压缩、相对压缩、起动机电流、充电系统、共轨压力等，均有标准波形参考，通过对比进行判断，更快更准确。

参考波形库：内置大量车型的"正常波形"与“故障波形”，目前已有1W+波形，有助于新手进行学习、比较。

操作简单：内置多种快捷操作，如串行译码、一键计算转速等，操作便捷。

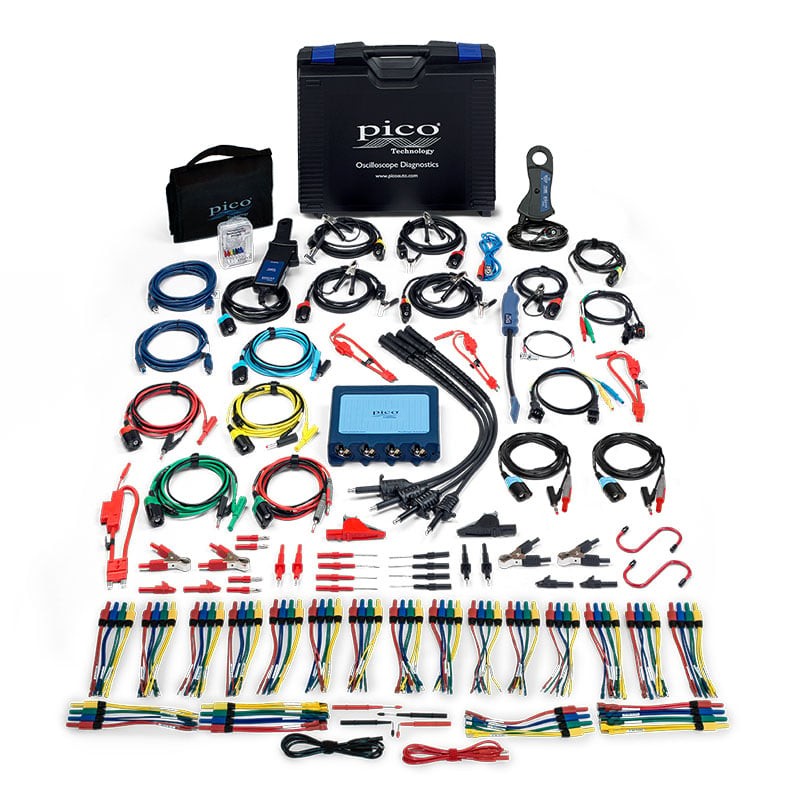

以虹科Pico汽车示波器为例，其核心型号 PicoScope 4425A 四通道诊断示波器（20 MHz 带宽、400 MS/s 采样、12 位分辨率）配合 PicoScope 软件与 PicoDiagnostics软件，正是把上面 10 类场景"降门槛"的典型方案；同一台主机还可扩展虹科Pico NVH 诊断套件（CEP161/162/163）做异响诊断，一机多用。
