芯片高低温试验箱选型，不能只看温度范围!这几个参数同样重要

在采购高低温试验箱时，很多人首先关注的就是设备的温度范围。比如，最低温度能做到多少?最高温度能达到多少?能不能满足-40℃到+150℃的测试要求?

这些问题当然重要，但如果只看温度范围就决定采购，后续使用时可能会遇到不少问题。

举个例子：两台试验箱的温度范围都是-40℃～+150℃，看起来能够满足同样的测试需求，但在温度均匀性、温度波动度、升降温速率以及样品装载能力方面，实际表现可能存在明显差异。

对于半导体芯片、封装器件和光电器件来说，这些差异都可能影响测试过程和结果。

那么，选购一台适合半导体可靠性测试的高低温试验箱，究竟应该重点关注哪些参数?

一、首先明确：高低温试验箱主要用来做什么测试?

在半导体行业，高低温环境试验主要用于评估器件在不同温度条件下的性能表现和环境适应能力。

不同产品、不同测试目的，对设备的要求也不一样。

例如：

1. 高温储存试验

将样品放置在规定的高温环境中，经过一定时间后检查其性能、外观及相关指标，主要用于评估器件在高温储存条件下的稳定性。

2. 低温储存试验

将样品放置在规定的低温环境中，考察其在低温条件下的适应能力，以及低温环境对材料和器件性能可能产生的影响。

3. 温度循环试验

让样品在规定的高温和低温之间反复变化，考察封装结构、焊点及不同材料之间在反复热胀冷缩作用下的可靠性。

4. 高低温工作试验

在规定的高温或低温环境下，让样品处于工作状态，观察其电气性能和功能是否正常。

需要注意的是，高低温试验箱可以提供相应的环境条件，但如果涉及芯片通电、偏压施加和实时电性能监测，还需要根据测试要求配置外部供电及监测系统。

明确测试项目，是设备选型的第一步。因为不同的测试要求，对温度范围、温变速率、控制精度和配套功能都有不同要求。

二、温度范围：不仅要看最高温度和最低温度

温度范围是高低温试验箱最基础的技术参数，也是采购时最容易比较的指标。

但这里有一个细节需要注意：设备标注的温度范围，并不一定意味着在所有装载条件下都能稳定达到。

例如，某款设备标注温度范围为-40℃～+150℃，这代表设备能够达到相应的温度条件，但实际使用时还需要考虑样品数量、样品重量、夹具结构以及外部环境温度等因素。

特别是在批量测试时，样品本身也会形成一定的热负载，可能影响设备的温度恢复和控制表现。

选型时建议确认以下几点：

• 设备的最高工作温度和最低工作温度是多少?

• 在规定的样品负载条件下，能否达到要求的温度?

• 从常温降至目标低温需要多长时间?

• 达到设定温度后，能否保持稳定运行?

• 设备在接近温度上限或下限时，是否仍能满足测试要求?

另外，也不建议为了追求更大的温度范围而盲目增加预算。

如果实际测试只需要-40℃～+125℃，就应该重点考察设备在这一工作区间内的性能，而不是单纯追求更高或更低的极限温度。

三、温度均匀性：同一箱体内，不同位置的温度是否一致?

这是半导体测试设备选型中非常重要的一个参数。

温度均匀性，主要反映试验箱工作空间内不同位置之间的温度差异。

为什么要关注这一点?

假设一次需要测试20颗芯片，将它们分别放置在试验箱内的不同位置。

如果箱体内部存在明显的温度分布差异，那么不同位置的样品可能经历不同的实际温度条件。

这样一来，即使所有样品都设置了相同的测试温度，也可能因为所处位置不同而承受不同的环境应力。

对于需要进行批量可靠性验证的半导体产品来说，这种差异值得关注。

影响温度均匀性的因素主要包括：

• 箱体内部的空气循环方式。

• 风道结构及送风分布。

• 样品摆放位置和装载密度。

• 样品及工装本身的热负载。

• 箱体内部不同区域的热交换情况。

因此，采购时不能只看产品宣传资料上的一个均匀性数值，还应该关注该数值对应的测试条件。

例如，是空载还是带载测试?工作空间有多大?采用了多少个温度测量点?

这些信息都会影响参数的参考价值。

四、温度波动度：设定温度后，能否保持稳定?

温度均匀性和温度波动度经常被放在一起讨论，但两者并不是同一个概念。

可以这样理解：

• 温度均匀性： 关注同一时间内，箱体不同位置之间的温度差异。

• 温度波动度： 关注同一测量位置，温度随时间变化的情况。

例如，试验箱设定温度为+85℃。

设备运行过程中，某个测量位置的温度可能在设定值附近上下波动。

如果温度波动比较明显，就可能影响样品在整个测试周期内实际经历的温度条件。

对于需要长时间运行的半导体高温储存和可靠性测试项目，温度稳定性尤其值得关注。

采购时建议重点确认：

• 设备的温度波动度指标是多少?

• 在高温和低温条件下，是否都能满足要求?

• 长时间连续运行时，温度控制是否稳定?

• 温度波动度是在什么测试条件下测得的?

这里还需要区分温度偏差、均匀性和波动度。三者分别反映不同的温度控制特征，不能只凭一个指标判断设备的整体性能。

五、温变速率：升温和降温需要多快?

如果测试项目不仅要求达到某个温度，还要求在规定时间内完成升温或降温，那么温变速率就是必须重点确认的参数。

温变速率通常以℃/min表示，用于描述温度随时间变化的快慢。

例如：

• 5℃/min：温度每分钟变化5℃。

• 10℃/min：温度每分钟变化10℃。

• 15℃/min：温度每分钟变化15℃。

这里需要注意，设备标注的温变速率可能采用不同的计算方式。

有些以一定温度区间内的平均升降温速率表示，有些则会明确要求线性升降温速率。

因此，选型时不能只问设备能否达到10℃/min，还需要进一步确认：

• 这个速率是在什么温度区间内测得的?

• 是升温速率还是降温速率，还是两者都能达到?

• 测试是在空载还是带载条件下进行的?

• 是否能够满足规定温度区间内的连续变化要求?

特别是半导体温度循环测试，如果客户对升降温速率有明确要求，就应该按照对应标准和试验条件确认设备能力。

另外，设备工作空间空气温度的变化速率，并不一定等于样品本身的温度变化速率。

样品尺寸、质量、安装方式及工装热容量，都会影响实际温度响应。

所以，在有严格温变要求的项目中，建议结合实际样品进行测试验证。

六、工作空间和样品负载：设备容量够不够?

有些企业在采购设备时，比较关注试验箱的外形尺寸，却容易忽略内部实际工作空间以及样品装载条件。

对于半导体测试来说，这一点同样重要。

例如：

• 小尺寸芯片可能需要放置在专用托盘上。

• BGA封装器件可能需要配合专用测试夹具。

• 光电器件可能需要考虑连接线和信号接口。

• 批量样品可能需要分层摆放。

如果工作空间过小，不仅会影响样品装载数量，还可能造成样品之间距离过近，影响空气循环。

如果样品及工装的热容量较大，还可能影响升降温速度和温度恢复过程。

因此，在确定设备容积时，建议提前整理：

• 单个样品的尺寸和重量;

• 每次需要测试的样品数量;

• 样品是否需要使用托盘或专用夹具;

• 样品之间需要预留多少空间;

• 是否需要安装热电偶或其他监测线路;

• 是否需要预留后续增加样品数量的空间。

不要简单地按照样品本身的体积来计算试验箱容量，实际装载方式往往比样品尺寸本身更重要。

七、除了温度参数，还有哪些配置值得关注?

除了前面介绍的几个核心参数，半导体测试还需要考虑一些实际使用中的细节。

1. 是否支持样品通电测试?

部分半导体测试项目需要在高温或低温环境下让样品持续工作。

这种情况下，需要确认设备是否具备相应的测试引线孔、外部接口及配套电气系统连接条件。

如果涉及HTOL等高温工作寿命测试，还需要根据测试要求配置专用的供电、偏置、负载和数据监测系统。

普通高低温试验箱并不等于完整的HTOL测试系统。

2. 温度数据能否记录和导出?

可靠性测试通常需要持续较长时间。

如果设备能够记录温度运行曲线、保存试验数据，并支持数据导出，就更方便后续进行测试过程追溯和结果分析。

对于需要提交测试报告的企业来说，这项功能也比较实用。

3. 设备保护功能是否完善?

高低温试验箱可能需要连续运行较长时间，因此设备的安全保护也不能忽视。

例如：

• 超温保护;

• 制冷系统异常保护;

• 风机及循环系统异常保护;

• 电气系统保护;

• 运行故障报警。

这些功能有助于降低设备异常运行对样品和测试过程造成的影响。

4. 后续校准和维护是否方便?

设备投入使用后，还需要定期检查温度控制性能，并根据实验室管理要求进行校准或性能验证。

采购时可以提前了解设备的校准条件、维护周期、备件供应及售后服务安排。

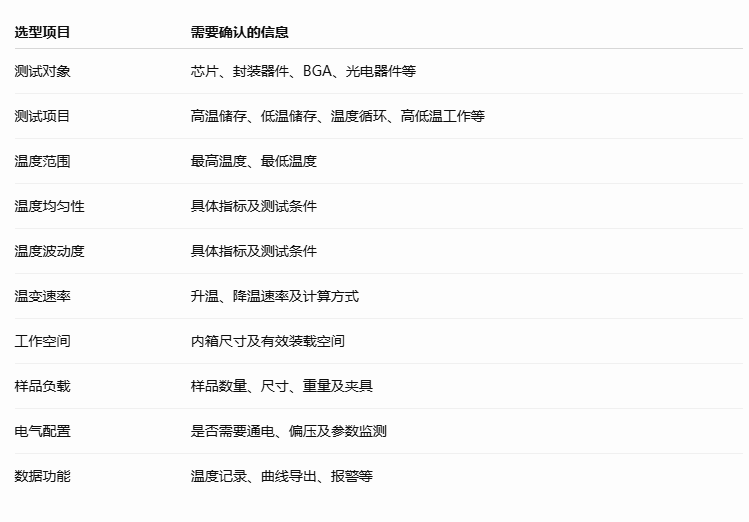

八、半导体高低温试验箱选型，可以参考这份需求清单

如果企业准备采购设备，建议先整理一份测试需求表，再与设备供应商沟通。

把这些信息提前整理好，可以让设备选型更有针对性，也方便不同设备方案之间进行比较。

写在最后

半导体高低温试验箱的选型，并不是简单比较谁的温度范围更宽、设备容积更大。

对于实际测试来说，温度均匀性、温度波动度、温变速率、样品负载以及配套功能，都会影响设备能否满足测试要求。

尤其是芯片和封装器件的可靠性验证，测试条件往往比较具体。只有先明确产品类型、测试项目和相关标准，再结合实际样品确定设备参数，才能避免采购后出现设备性能与测试需求不匹配的问题。

广东贝尔试验设备有限公司持续关注半导体及电子元器件环境可靠性测试领域。针对芯片、封装器件及光电器件的高低温测试需求，可以结合样品规格、测试条件和实际应用场景，进一步沟通设备选型与配置方案。

选设备之前，先把测试需求弄清楚。参数匹配，比单纯追求更高的指标更重要。
