EtherNet/IP转Modbus RTU｜工业自动化实现汇川H5U与和利时DCS异构通讯

一、应用场景

集中供热是北方城市冬季民生保障的重要基础设施，换热站作为一次网与二次网之间的能量交换节点，其自动化控制水平直接影响供热质量和能源消耗。某北方城市供热企业在全市范围内管理着200余座换热站，其中一批新建换热站采用了汇川技术H5U系列小型PLC作为EtherNet/IP主站控制器，负责循环泵、补水泵、板式换热器、电动调节阀等核心设备的控制。H5U支持EtherNet/IP总线协议，具备高速IO处理和PID调节能力，能够根据室外温度和二次网供水温度自动调节一次网电动调节阀开度，实现换热站的本地化智能控制。

与此同时，该企业的热网监控中心采用了和利时DCS系统进行全市热网的集中监控和调度。和利时DCS通过Modbus RTU协议与各换热站的热量表、压力温度传感器等设备进行通讯，采集一次网/二次网的温度、压力、流量和热量数据，并进行全市热网的负荷预测和调度决策。由于汇川H5U运行在EtherNet/IP网络，和利时DCS运行在Modbus RTU网络，两套系统之间无法直接交换数据，导致换热站的本地控制数据与热网监控中心的调度数据相互割裂。

在”双碳”目标和智慧供热建设的大背景下，企业需要实现换热站本地控制与热网集中调度的协同联动，例如根据热网监控中心的负荷预测指令动态调整换热站的供水温度设定值，实现全市热网的优化调度和节能降耗。如何实现汇川H5U的EtherNet/IP网络与和利时DCS的Modbus RTU网络之间的远程可靠数据互通，成为该企业智慧供热升级的关键技术需求。

二、协议转换网关功能简介

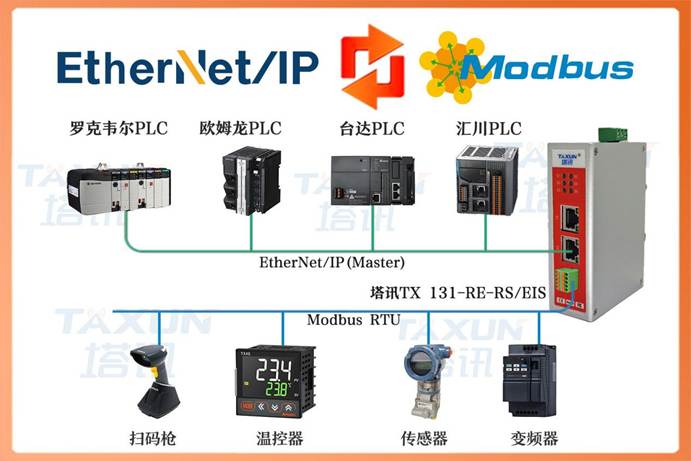

塔讯TX131-RE-RS-EIS是一款面向工业自动化现场异构网络互联的专业协议转换网关，兼具物联网关和数据采集器的双重功能。该网关在EtherNet/IP侧以从站（Adapter）模式接入汇川H5U的EtherNet/IP扫描器网络，在Modbus RTU侧以从站模式接入和利时DCS的RS485总线，两侧均以从站身份响应主站的读写请求，实现两种总线协议之间的透明数据映射。

针对智慧供热换热站的应用需求，TX131-RE-RS-EIS的核心功能优势包括：

双从站透明转换：EtherNet/IP侧作为H5U的IO从站，Modbus RTU侧作为和利时DCS的从站设备，两侧主站均按照各自原生协议进行读写，无需开发自定义通讯程序。

大容量数据映射：输入/输出各512字节的过程数据区，可满足供水温度、回水温度、压力、流量、热量、阀门开度、泵频率等数百个点位的实时数据交换。

工业级可靠性：DIN导轨安装，宽温设计（-40℃~+85℃），电源和通讯接口隔离，适应换热站的高温、潮湿环境和无人值守运行要求。

低功耗免维护：无风扇设计，整机功耗低于3W，支持7×24小时连续运行，平均无故障时间超过50万小时，减少现场维护工作量。

通讯状态诊断：提供通讯状态指示灯和配置软件在线诊断功能，支持通讯异常自动恢复，便于远程维护和故障排查。

作为一款高性能工业网关，TX131-RE-RS-EIS为智慧供热换热站本地控制与集中调度的数据融合提供了可靠的协议转换通道，是工业物联网架构中连接异构总线协议的关键智能网关节点。

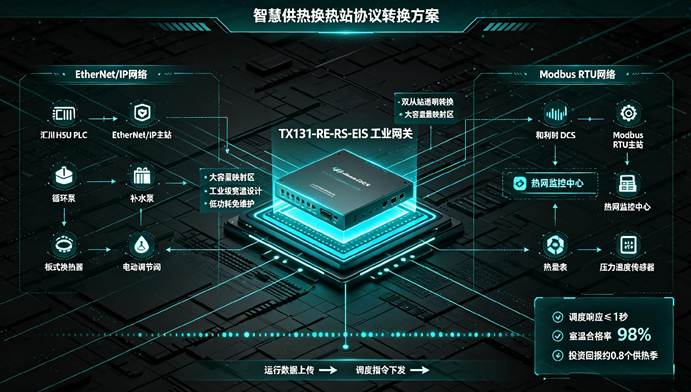

三、系统结构拓扑图

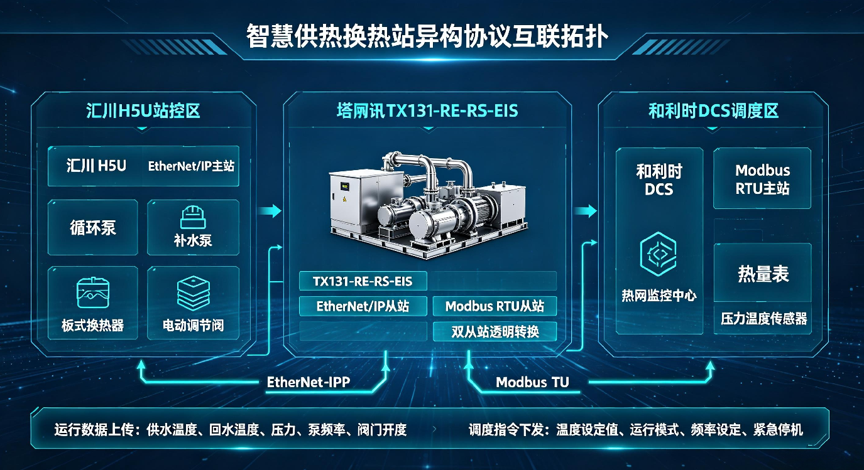

智慧供热换热站协议互联拓扑图

系统拓扑分为三个层次：

EtherNet/IP站控层：汇川H5U PLC作为EtherNet/IP主站，通过工业以太网连接循环泵、补水泵、板式换热器、电动调节阀等设备，TX131-RE-RS-EIS作为EtherNet/IP从站接入。

协议转换层：TX131-RE-RS-EIS网关居中部署，以太网口接EtherNet/IP网络，RS485串口接Modbus RTU网络。

Modbus RTU调度层：和利时DCS作为Modbus RTU主站，通过RS485总线连接热网监控中心、热量表、压力温度传感器等，TX131-RE-RS-EIS作为Modbus RTU从站接入。

四、项目痛点

控制-调度数据割裂：汇川H5U控制的阀门开度、泵频率、供水温度等运行参数与和利时DCS采集的热量、流量等计量数据存储在不同系统中，热网调度人员无法实时掌握每个换热站的详细运行状态。

调度指令下达困难：热网监控中心的负荷预测和调度指令无法自动下发到换热站H5U，只能通过电话通知运行人员手动调整，调度响应滞后（通常≥30分钟），且容易出现人为错误。

供热质量不均：由于缺乏统一调度，各换热站独立运行，二次网供水温度偏高或偏低的情况时有发生，用户投诉率较高，供热舒适度不足。

能源浪费严重：换热站按固定温度曲线运行，无法根据全网负荷动态优化，一次网热量浪费严重，供热能耗偏高，单位面积供热耗热量高于行业先进水平。

系统集成成本高：若为每个换热站的H5U加装Modbus通讯模块并开发自定义通讯程序，200座换热站的改造成本超过200万元，且施工周期长、维护困难。

五、解决方案

采用塔讯TX131-RE-RS-EIS协议转换网关，在每座换热站部署一台网关，构建”汇川H5U（EtherNet/IP主站）—TX131网关（双从站）—和利时DCS（Modbus RTU主站）“的异构通讯架构。本案例以其中一座典型换热站为例进行说明。

1. 硬件部署

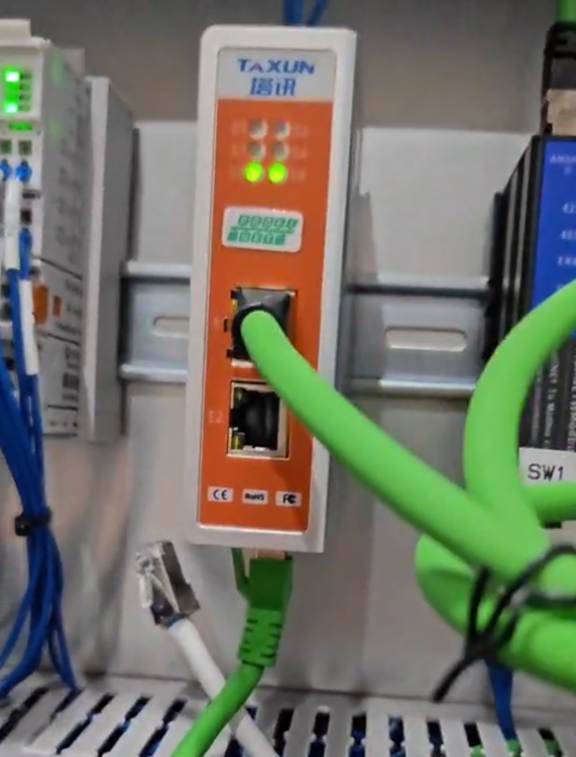

在换热站控制柜中安装TX131-RE-RS-EIS网关。以太网口接入EtherNet/IP交换机，与H5U同网段（192.168.1.x）；RS485接口接入和利时DCS远程终端的Modbus RTU总线，网关从站地址设为1，波特率9600，8数据位，1停止位，偶校验。

2. 数据映射配置

H5U→DCS方向（运行数据上传）：二次网供水温度、回水温度、压力、循环泵频率、补水泵频率、电动调节阀开度、设备运行状态、故障代码等64个点位，由H5U写入EtherNet/IP输出区，映射到网关Modbus保持寄存器40001~40064，供和利时DCS读取。

DCS→H5U方向（调度指令下发）：二次网供水温度设定值、运行模式切换（就地/远程）、循环泵频率设定、紧急停机指令等32个点位，由和利时DCS写入网关Modbus输入寄存器30001~30032，映射到EtherNet/IP输入区供H5U读取。

3. 主站配置

汇川H5U侧：在InoProShop软件中添加EtherNet/IP从站设备，配置TX131的IP和输入输出数据长度，建立变量映射，并在PLC程序中编写远程设定值接收和运行模式切换逻辑。

和利时DCS侧：在DCS组态软件中配置Modbus RTU主站端口，添加TX131从站设备，配置读写寄存器地址和扫描周期，将换热站运行数据在监控中心画面中展示，并实现调度指令的自动下发。

4. 调度逻辑

和利时DCS根据全网负荷预测和室外温度，计算每个换热站的最优二次网供水温度设定值，通过网关下发给H5U。H5U接收到远程设定值后，自动调节电动调节阀开度和循环泵频率，使二次网供水温度跟踪设定值。运行人员可在就地/远程模式之间切换，确保供热安全。

六、实施过程

第一阶段：试点站勘查与方案设计

选取一座典型换热站作为试点，现场确认汇川H5U的IP地址、EtherNet/IP网络配置、和利时DCS远程终端的Modbus RTU端口参数、热量表和传感器的通讯地址。梳理需要交互的数据点位，共确定96个点位：运行数据上传64个，调度指令下发32个。

第二阶段：网关配置与实验室测试

在实验室使用汇川H5U样机和和利时DCS远程终端搭建测试平台。完成TX131网关配置和96个点位的映射表。测试数据读写正确性、刷新周期和通讯中断恢复能力。运行数据刷新约500ms，调度指令响应约200ms，满足要求。

第三阶段：试点站安装调试

在非供热季进行试点站安装。网关安装在换热站控制柜的DIN导轨上，以太网和RS485接线同步完成。在H5U中下载添加了网关从站的程序，在DCS中配置Modbus主站和监控画面。逐点验证96个点位的数据一致性，重点测试远程设定值下发和就地/远程模式切换功能。

第四阶段：批量推广

试点站验证成功后，在剩余换热站批量推广。每座站安装一台TX131网关，采用标准化配置模板，单站安装调试时间缩短至2小时。200座换热站在一个月内全部完成改造。

第五阶段：供热季试运行与优化

进入供热季后，系统投入连续运行。热网调度中心基于全网运行数据进行优化调度，根据室外温度和用户室温反馈动态调整各站供水温度设定值。首个供热季运行稳定，通讯成功率99.9%，节能效果显著。

七、应用效果

全网统一调度：200座换热站的运行数据实时上传至热网监控中心，调度人员可在统一平台掌握全网运行状态，调度决策从经验驱动转向数据驱动。

调度指令自动下发：供水温度设定值等调度指令通过网关自动下发到换热站H5U，调度响应时间从30分钟缩短至1秒以内，且消除了人为错误。

供热质量提升：二次网供水温度稳定跟踪设定值，用户室温合格率从90%提升至98%，用户投诉率降低60%。

节能效果显著：基于全网负荷优化调度，单位面积供热耗热量降低8%，按供热面积500万㎡计算，一个供热季节省燃气费用约200万元。

改造投资可控：单站改造成本约2500元（网关+接线），200站总投资约50万元，远低于加装通讯模块方案（约200万元），投资回报周期不足一个供热季。

八、项目实施前后效果对比

对比维度	实施前	实施后	改善幅度
调度响应时间	≥30分钟（电话通知）	≤1秒（自动下发）	提升1800倍
用户室温合格率	90%	98%	提升8个百分点
用户投诉率	月均约15起	月均约6起	降低60%
单位面积耗热量	基准值	降低8%	节能显著
供热季节省费用	—	约200万元	—
换热站数据采集	仅热量表数据	全量运行数据（64点/站）	数据量大幅增加
调度方式	人工电话调度	自动优化调度	从人工到自动
单站改造成本	约1万元（通讯模块）	约2500元（网关）	节省75%
总改造成本	约200万元	约50万元	节省150万元
投资回报周期	—	约0.8个供热季	—

九、总结

本案例通过塔讯TX131-RE-RS-EIS协议转换网关，成功实现了汇川H5U（EtherNet/IP主站）与和利时DCS（Modbus RTU主站）之间的异构总线协议互联，并在200座换热站批量推广应用。网关以双从站模式同时接入换热站控制层的EtherNet/IP网络和热网调度层的Modbus RTU网络，完成了运行数据与调度指令的双向透明传输，实现了全市热网的统一调度和优化运行。

该项目充分展示了工业网关在智慧供热领域的核心价值：以协议转换打破站控系统与调度系统之间的总线协议壁垒，以数据采集器的精度实现点位级数据互通，为工业物联网平台提供覆盖全网的实时数据底座。TX131-RE-RS-EIS作为一款高性价比的智能网关和物联网关，为供热企业的智慧调度、节能降耗和民生保障提供了可批量复制的互联解决方案。
