什么是模数转换器音频ADC芯片？从指标到性能，揭秘“模数转换”背后的黑科技

当您用手机语音通话时，声波如何变成手机可处理的数字信息？5G基站怎样将电磁波转化为数据洪流？这背后都依赖一个关键角色——音频模数转换器（ADC）芯片。

作为数字系统感知现实世界的"眼睛"和"耳朵"，音频ADC芯片正为万物互联的智能时代构筑着坚实根基。

PART 01

什么是ADC芯片？

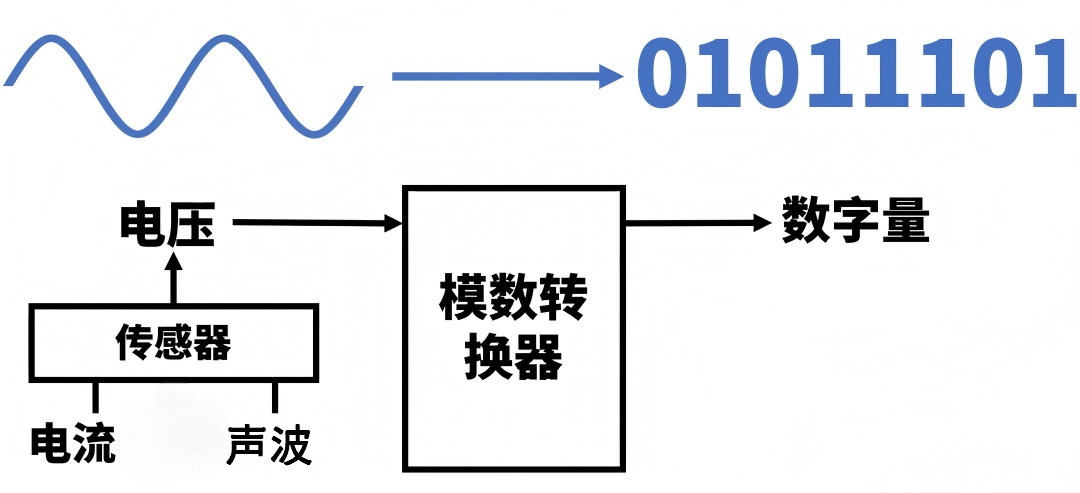

音频ADC（Analog-to-Digital Converter，模数转换器）芯片是一种集成电路，它能将真实世界中的模拟信号（如电压、电流等连续变化的物理量），转换为数字系统能够处理的数字信号（由0和1组成的离散数据）。

这个精巧的芯片就像一位精通多国语言的翻译官，不知疲倦地将模拟世界中声波、电流这些各具特色的"方言"，精准转译成数字系统能够理解的"标准代码"。若没有这位不可或缺的"翻译官"作为信息中介，现实世界的种种信息都将难以进入数字领域。

PART 02

不可或缺的技术价值

音频ADC为什么那么重要？我们为什么需要音频ADC芯片？

矛盾点在于——

人类感官天然适应连续变化的模拟信号（如温度、湿度、光照渐变等）

数字系统却只能处理离散的数字信息（如0101二进制）

实现人机交互的关键在于将连续的模拟信号转化为离散的数字编码，而这一"数字桥梁"的构建，正是模数转换器（音频ADC）的核心使命：让系统去读懂自然世界。

PART 03

ADC芯片的工作原理

音频ADC通过四步转化法，实现机器与自然世界的跨维度对话：

‌① 采样‌（Sampling）：在特定时间点采集模拟信号的瞬时值，实现时间上的离散；

② 保持‌（Hold）：将采样得到模拟信号的瞬时值保持稳定，为后续量化提供恒定输入；

③ 量化‌（Quantization）：将连续的保持电压映射到有限的离散电平上，实现幅度值的离散化；

④ 编码‌（Encoding）：将量化后的离散电平转换为二进制数字代码，形成最终的数字输出。

PART 04

音频ADC主要类型及特性对比

模数转换器的种类很多，按工作原理的不同，可分成间接ADC和直接ADC。

间接ADC是先将输入模拟电压转换成时间或频率，然后再把这些中间量转换成数字量，常用的有中间量是时间的双积分型ADC。

直接ADC

并联比较型：并行比较、速度快且不受位数影响，但成本高、功耗大，适合高速低精度场景。

逐次逼近型：逐次比较逼近，速度中等（慢于并联、快于双积分），应用最广。

间接ADC

双积分型：先转时间为中间量再数字化，抗干扰强、精度高，但速度慢，多用于高精度仪表。

PART 05

ADC芯片关键参数说明

当我们选择ADC芯片时，需要关注以下关键参数：

分辨率（Resolution）

以比特（bit）为单位（常见8/12/16位），数值越大表示量化精度越高。例如12位ADC可将输入信号划分为2¹²=4096个离散等级。

采样率（Sampling Rate）

通常具有较高的采样率，以满足音频信号的高频成分捕捉需求。常见的音频采样率包括44.1kHz、48kHz、96kHz等。

信噪比（SNR）

通常具有较高的信噪比（单位：dB），以确保转换后的数字音频信号具备优良的质量。

功耗（Power Consumption）

直接关系到设备的续航时长，低功耗设计尤为重要。

其他

包括接口类型、THD+N、成本等。

PART 06

国产常见的ADC芯片

当前国产音频 ADC 芯片在高端应用市场与国际头部厂商（如 TI、ADI、Maxim）存在技术代差，但随着国内半导体产业链取得突破性进展，本土 ADC 产品正加速实现进口替代。

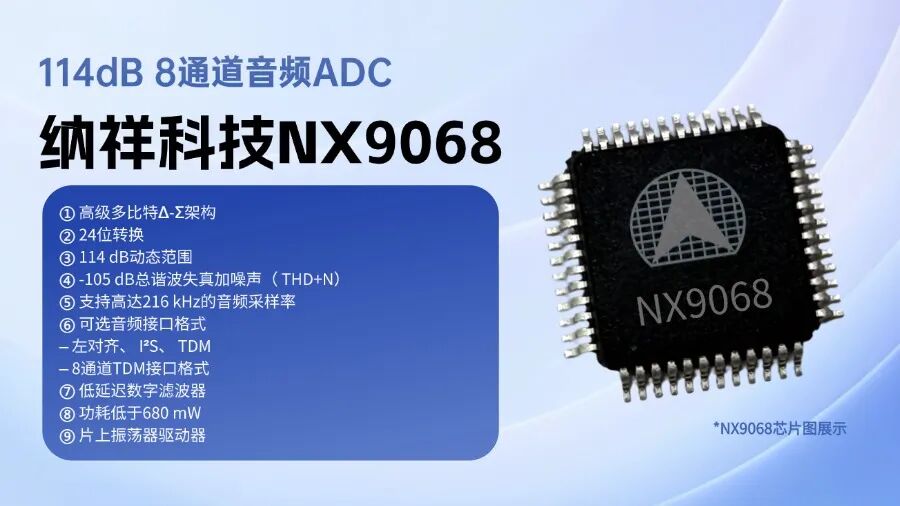

以纳祥科技为代表的国产半导体企业已形成完整的产品矩阵，NX5340、NX6801、NX9019、NX9068 等主力音频ADC 型号实现了功能覆盖，展现出高端 ADC 进口替代进程的广阔前景。

PART 07

音频ADC的应用领域

音频ADC芯片作为集成电路系统的核心组件，在当代科技应用中具有不可替代的关键作用，其主要适用于录音设备、音乐播放器、音频编解码器、语音识别系统等需要处理音频信号的设备。

随着AIoT发展，低功耗、高集成音频ADC将成为新一代智能硬件的标配。
