无线世界的“隐形脉搏”——这颗有源晶振26MHZ如何让蓝牙和无线通信更稳定?

烽融爱财 阅读:35367 2026-06-12

在晶振的整数频率谱系中,26MHZ 是一个看似普通却在无线通信领域拥有举足轻重地位的数字。它不像24MHZ那样与USB深度绑定,也不像25MHZ那样服务以太网——26MHZ的舞台,在空中。

打开任何一部手机蓝牙模块、一台无线耳机、一个智能手环或一颗物联网无线传感节点,你很可能在RF收发器旁边找到一颗26MHZ晶振。它是蓝牙经典模式和低功耗蓝牙设备最常用的参考时钟频率之一,也是众多Sub-1GHz和2.4GHz ISM频段无线收发芯片的标准外部时钟。


亿晶振业电子,深耕晶振制造二十多年的源头厂家,今天要为你拆解的,就是这颗为无线连接提供稳定频率基准的 26MHZ DIP14全尺寸有源晶振——它的无线基因、工程价值,以及我们如何让它在你需要的时候,永远不断供。

26MHZ:为什么无线通信偏爱这个数字?

26MHZ在无线通信领域的广泛应用,并非偶然的历史选择,而是由射频系统内部的频率规划逻辑决定的。

蓝牙的时钟基准:蓝牙规范中,设备使用2.4GHz ISM频段进行跳频通信。经典的蓝牙参考时钟频率通常选择26MHZ,因为26MHZ的倍频和分频可以方便地生成蓝牙基带所需的各种时钟信号。在蓝牙收发器中,本地振荡器需要通过PLL锁定到一个精确的参考频率,而26MHZ作为这个参考,经过精心设计的PLL环路可以生成稳定的2.4GHz载波,同时保持低相位噪声——这对于跳频通信的频谱纯度和相邻信道抑制至关重要。

无线收发芯片的通用选择:除了蓝牙,许多通用的Sub-1GHz和2.4GHz无线收发芯片(如TI的CC系列、Nordic的nRF系列等)也支持或推荐26MHZ作为外部参考时钟。原因在于26MHZ可以通过简单的整数倍频或分数倍频生成各种ISM频段常用的载波频率,同时保持较低的带内相位噪声和杂散水平。

丰富的分频选项:26 = 2 × 13,这个因数组合虽然不像24那样丰富,但26MHZ可以方便地分出13MHZ(÷2),在需要对称差分时钟或特定频率的系统中也有其独特的价值。

在实际应用中,26MHZ常见于以下场景:

蓝牙设备:蓝牙耳机、蓝牙音箱、蓝牙键鼠、车载蓝牙模块

物联网无线节点ZigBee、Thread、专有Sub-1GHz无线传感网络设备

智能穿戴设备:智能手表、健康监测手环、运动追踪器

无线遥控和遥测无人机遥控、工业无线传感器智能家居控制设备

亿晶振业电子把26MHZ封装在DIP14全尺寸外壳(长方形20.32*12.5*7MM)中。对于无线通信设备而言,时钟的相位噪声直接决定了RF信号的频谱质量和接收灵敏度。全尺寸封装的充裕内部空间让石英晶片在工作时受到的机械应力更小,相位噪声更低,输出时钟更纯净。在拥挤的2.4GHz频段中,这意味着更干净的发射频谱、更低的邻道干扰和更远的有效通信距离。如果标准7MM高度限制了PCB布局,我们还支持定制5MM的紧凑高度

精度分级:从无线级到计量级

同样的26MHZ,用在普通消费级蓝牙设备和用在精密无线测试仪器中,精度需求不可同日而语。亿晶振业电子按需提供两套清晰分级的精度方案:

常规精度(满足大多数无线与嵌入式应用)

常温频差:默认±20PPM,可在±10PPM至±50PPM之间指定

温度频差:默认±30PPM,可在±10PPM至±50PPM之间指定

工作温度范围:默认-20℃至70℃,也可选-10℃至60℃或-40℃至85℃

对于通用蓝牙设备、物联网无线节点等场景,这套参数已经足够可靠。蓝牙规范对参考时钟精度的要求通常在±20PPM至±50PPM之间,亿晶振业的默认精度完全满足标准要求并有充足余量。

高精度(计量级,需特别备注)

25℃恒温条件下,工作精度可达 ±0.1PPM

26MHZ的±0.1PPM意味着什么?频率偏差不超过±2.6HZ,每个周期约38.5纳秒的偏差不超过±0.00385皮秒。这种精度的晶振通常出现在无线通信测试仪器、基站模拟器的参考源、或对频率精度有极高要求的射频校准设备中。需要此项精度的客户,请下单时务必与客服明确沟通,我们将从水晶晶片筛选到封焊老化全线走精度优先的工艺路线。


电气参数速查卡

频率:26MHZ

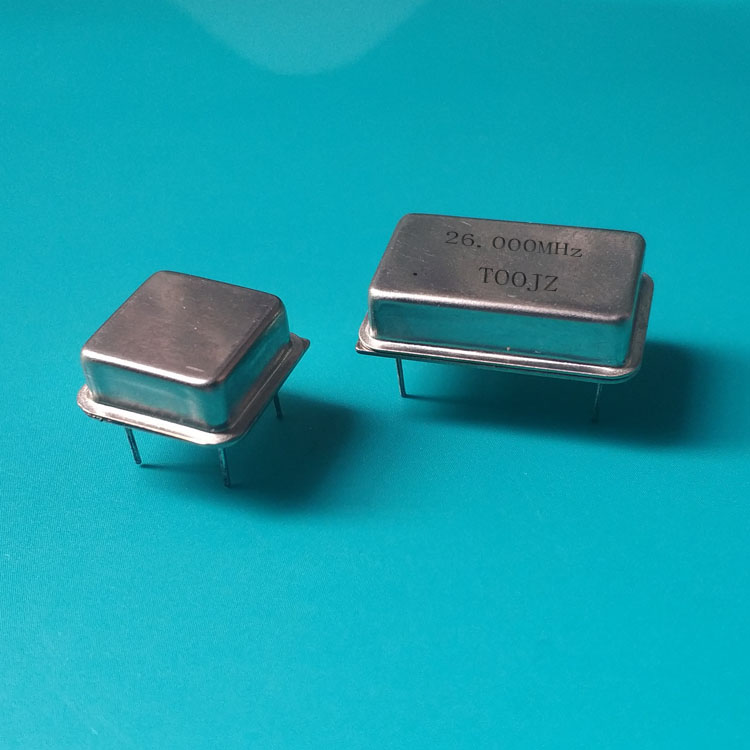

直插封装:DIP14全尺寸(长方形20.32*12.5*7MM)、DIP08半尺寸(正方形12.8*12.8*6.8MM),均可定制5MM高度

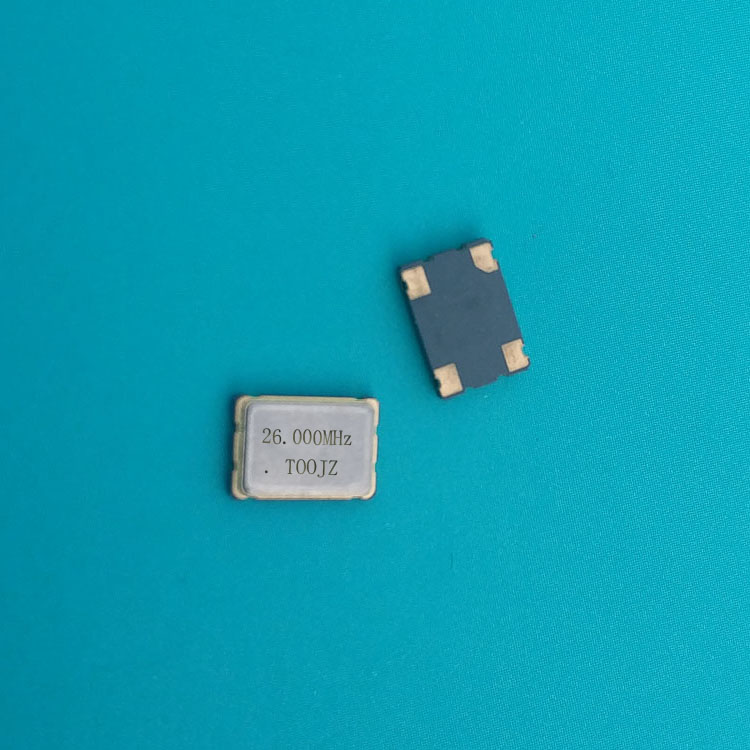

贴片封装:7050(7*5*1.4MM)、5032(5*3.2*1.3MM)、3225(3.2*2.5*1.2MM)

供电电压:1.8V、2.5V、3.3V、5V可选,默认出货3.3V

输出波形:默认方波,TTL和CMOS兼容

波形快速自检:用万用表直流电压档测量输出脚,方波的直流偏置约为电源电压的一半。5V供电时约2.5V,3.3V供电时约1.65V——上电后第一道排查,这个经验方法简单可靠

工作电流:一般小于50mA,具体数值请下载对应规格书

印字须知:印字上小数点后面“0”的个数是厂内编码规则,与频率精度无关,选型时不必因印字而纠结

安装三大铁律

电压波动必须小于10%。有源晶振内部集成了振荡IC,过压冲击可能造成永久性损坏,这不是警告,是红线。

静电防护不可松懈。焊接和拿取时请佩戴防静电手环,操作台面铺设防静电台垫。晶振对静电的敏感度,请参照MOS管来对待。

脚位核对是第一道工序。DIP14外壳正面有标记定位点,对应下方引脚即为第一脚,特征是直角。直插晶振第一脚为悬空(NC),
