拆解 BM3000：一款支持 CO2/VOC/ 甲醛 / CO 的壁挂式检测仪，内部传感器方案揭秘

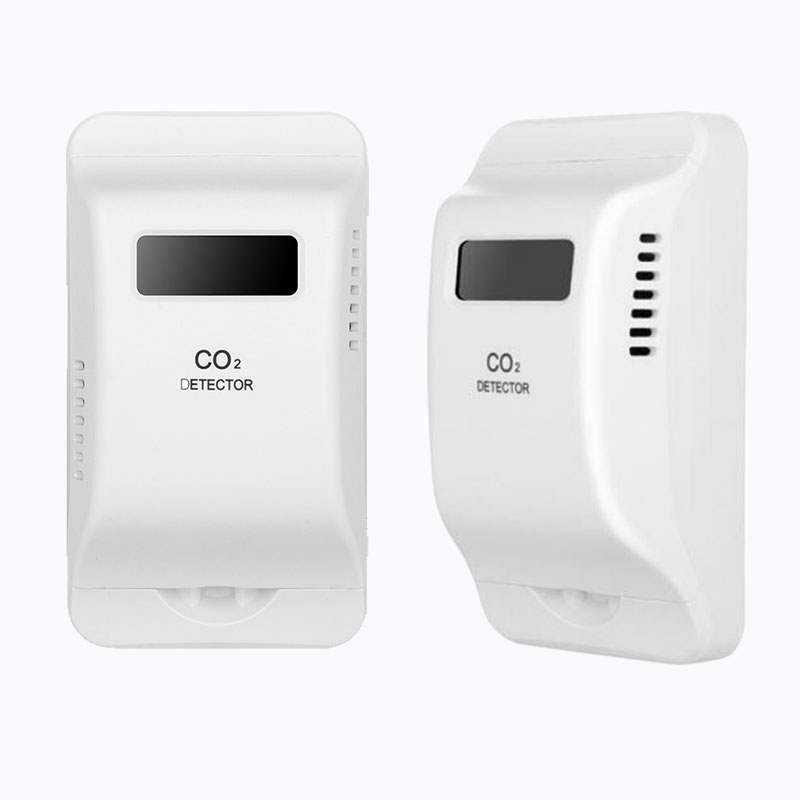

BM3000    多参数气体检测仪

拆解视角说明： 本文基于 BM3000 官方技术手册的参数反推其设计方案，按 "方案级" 视角拆解 —— 重点讲清传感选型逻辑、信号链路与补偿校准思路，不涉及具体元器件型号，实际 BOM 以厂家资料为准。 先给结论：这是一套 "按气体特性分通道选型、统一主控汇聚、标准化接口输出" 的多参数集成方案。

01 第一道设计题：为什么 "四合一" 不能用一个传感器解决

拆解任何多参数检测仪，都要先回答一个问题：为什么不用一个传感器测所有气体？

因为四类气体的浓度区间与测量机制差异太大：

表格

气体	典型浓度区间	测量机制
CO₂	百～千 ppm 级	红外特征吸收（光学）
甲醛	ppb~ppm 级	电化学氧化还原（电流）
VOC	ppm 级混合总量	半导体表面电导变化
CO	ppm 级、需快速响应	电化学氧化还原（电流）

没有一种传感原理能同时覆盖红外吸收、电化学电流与半导体电导三种物理机制—— 这就是多参数设备必须分通道设计的根本原因。

02 传感器方案揭秘：四通道各自的选型逻辑

CO₂ 通道 —— 非色散红外（NDIR）。 利用 CO₂ 分子对约 4.26μm 红外光的特征吸收，通过红外光源、气室、探测器构成测量链。选型理由很硬核：物理光学测量无消耗性化学材料、选择性好、零点稳定，且可通过参考通道与自动基线校正（ABC）抑制光源老化与镜面污染带来的漂移 ——长期在线场景下，这是比化学类方案更稳的路线。官方参数：量程 400~5000ppm、分辨率 10ppm、精度 ±5%。

甲醛通道 —— 电化学。 气体透过透气膜扩散至工作电极，氧化还原反应产生微安级电流，经跨阻放大后换算浓度。电化学方案在低浓度段灵敏度高、功耗低，但电解液有寿命、需周期标定。官方参数：量程 0~10.00ppm、分辨率 0.01ppm、精度 ±5%。

CO 通道 —— 电化学。 针对 CO 分子特性优化电极配方与透气膜，响应快速、低浓度分辨能力强。官方参数：量程 0~500ppm、分辨率 1ppm、精度 ±5%。

VOC 通道 —— 金属氧化物半导体（MOS）。 利用敏感材料表面电导率随还原性气体浓度变化的特性。覆盖气体种类广、成本可控、寿命长，但选择性较弱，读数以等效浓度（如异丁烯等效值）表示 ——工程上适合趋势监测与超标预警，不宜作绝对计量。官方参数：量程 0~50.0ppm、分辨率 0.1ppm、精度 ±10%。

03 信号链路：从微安电流到标准输出

多通道设备的工程含量，很大程度在通道层：

前端调理。 电化学通道的微安级电流信号需要跨阻放大、低通滤波、高分辨率 ADC 量化，才能支撑 0.01ppm 量级的分辨率指标 ——分辨率与精度是两回事：分辨率反映可分辨的最小变化，精度反映与真值的偏差。

隔离设计。 各通道独立供电、独立信号调理，避免共电源纹波与地环路串扰；气室 / 透气膜按通道独立布置，防止采样路径交叉污染。

主控汇聚。 统一主控完成四通道数据汇聚、温湿度补偿折算、报警判定与输出调度 ——这是 "多合一" 设备与单气体设备在系统可靠性上的本质差异。

04 精度与校准：长期在线怎么守住精度

固定式设备的价值在 "长期在线"，精度保持依赖三道机制：

● 温湿度补偿：电化学电解液活性、半导体表面反应、红外测量均受环境温湿度影响。设备支持 -20~50℃、0~95% RH（不冷凝），内置补偿算法将环境变量折算进输出值；

● 基线管理：NDIR 通道自动基线校正抑制长期漂移，官方标注长期稳定性为传感器使用周期内小于 2%；电化学通道按厂家指导周期（通常 6~12 个月）定期标定；

● 可用性设计：通电预热小于 60 秒、功耗不超过 2.5W（24VDC 供电），"不断电" 本身就是固定式监测精度的一部分。

05 电源与结构：为壁挂在线而生

从手册参数看，BM3000 的设计取向非常明确：面向固定安装、长期在线、系统集成——

● 供电：24VDC ±10%，功耗 ≤2.5W，适合集中供电与现场取电；

● 结构：壁挂式一体设计，152×146×86mm、重约 250g，紧凑便于墙面安装；

● 环境：-20~50℃、0~95% RH（不冷凝），覆盖多数室内与半室外工况。

06 输出与联动：传感器之外的系统价值

BM3000 支持自定义多级报警阈值与声光报警，提供 4~20mA、0~10V 模拟量输出与 RS485（Modbus）数字输出：

● 模拟量输出直接接入风机控制箱、PLC 模拟量模块，改造存量系统无需更换主控；

● RS485 总线可多点组网，对接楼宇自控（BA）系统与环境监测平台；

● 典型联动：CO₂ 驱动新风按需调节、CO 联动排风启停、甲醛 / VOC 超限报警并联动净化设备。

07 参数一览

表格

通道	传感原理	量程	精度	分辨率
CO₂	非色散红外（NDIR）	400~5000ppm	±5%	10ppm
甲醛	电化学	0~10.00ppm	±5%	0.01ppm
CO	电化学	0~500ppm	±5%	1ppm
VOC	金属氧化物半导体	0~50.0ppm	±10%	0.1ppm

结语

BM3000 的方案本质，是把传感选型、通道隔离、补偿校准与系统接口作为一个整体来设计。 判断同类设备的水平，建议看三个维度：各通道原理是否匹配目标气体、长期补偿与标定机制是否完整、输出接口能否对接现有自控系统。 需要说明的是，本文为方案级解析，具体元器件选型、内部电路细节与标定策略以蓝月测控官方技术资料为准，欢迎结合实际工况与技术团队进一步沟通。
