MS8202光电传感器使用介绍

工作原理

美芯微MS8202传感器宽电压2.5-5.5V供电，主控MCU使用MS10F08芯片进行IIC通讯控制，主要通过光反射感应进行检测。可做接近初步测距检测。可以抗环境光干扰。

功能说明：

用于LED产品：可做挥手开关灯，悬停调色温，上下移动可调亮度。低功耗20uA左右

用于智能门锁或其他感应唤醒类产品：感应距离可调，0-80cm,可以根据要求做距离设定。

用于智能卫浴：水龙头、感应小便池、蹲厕冲水、智能马桶、干手机、感应垃圾桶、感应皂液器、卫浴镜等一些产品，都可以使用，距离远、低功耗

用于智能家居：做可以感应唤醒，或者手扫开关或者方向识别等一些列控制产品

用于儿童平板：用于接近感应，可自动调节屏幕亮度

用于感应门：远距离感应和扛环境光干扰等优点

用于宠物类产品：宠物喂食器、宠物饮水机、猫砂盆等宠物用品可精确检测宠物判断进行各种功能控制

用于设备光电开关：相应速度极快，10ms以内均可做检测，适用于各类物体掉落检测以及设备计数类产品

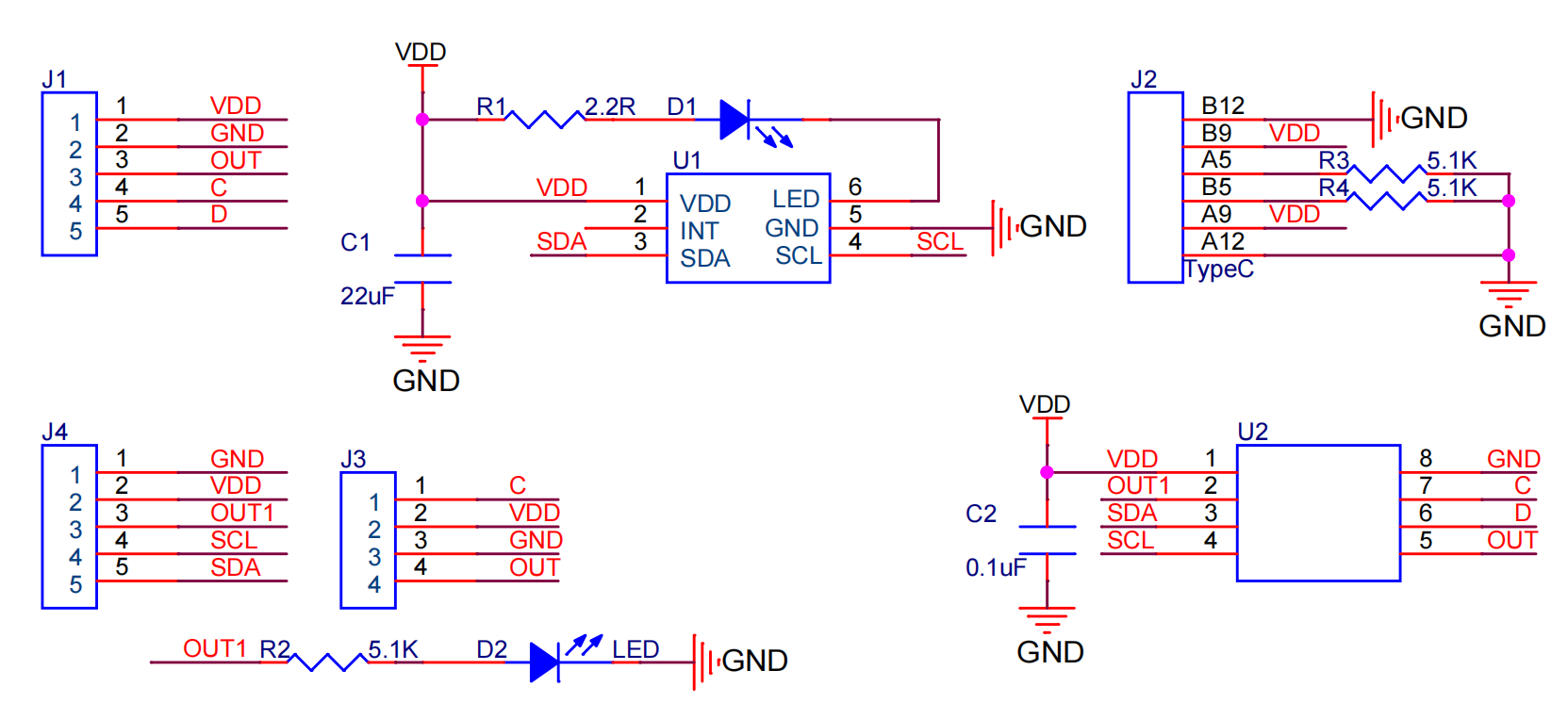

传感器与MCU进行IIC通讯控制参考电路

MS8202与市面传统红外对比优势

1、感应距离远，通用1米左右，远距离1.5米。普通通用对管感应距离0.1米左右。

2、相应速度快：MS8202相应速度10ms以内，普通对管需要一两百毫秒

3、扛环境光：MS8202传感器以及算法把相应问题已经解决，普通对管对环境光干扰很难解决

4、功耗低：MS8202传感器自身功耗低于10uA,加MCU一起也是20uA左右，普通对管功耗100多uA

5、不怕其他红外遥控器干扰

6、MS8202传感器可以做接近感应功能，普通对管没办法做到接近感应

7、MS8202传感器针对感应距离要求高的可以做程序标定，普通对管没办法进行标定，批量生产很难统一一致性

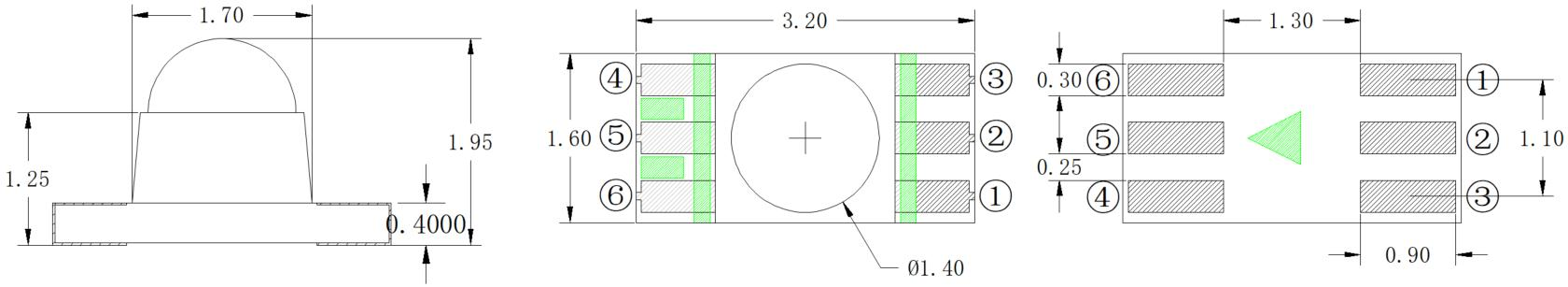

传感器的外形尺寸

注意事项

1、我们在设计PCB时，传感器与红外发射中心间距不低于5.0mm

2、应用产品外壳内表面易传感器上表面之间的间隙尽可能小于1mm

3、建议应用产品外壳滤光片的红外透光率不低于90%

4、传感器正贴的方式需要在发射与接收之间做隔光处理，建议在传感器与红外发射四周套一个隔光海绵，如下图蓝色日字型方框所示，建议光学海绵高度H≥3.0mm,建议红外光透光区域大学9.0mm*6.0mm
