你有没有想过：同一份Linux内核镜像，为啥能在不同型号的开发板上跑起来？比如一块ARM架构的开发板，今天换个显示屏、明天加个传感器，内核不用重新编译就能识别新硬件——这背后，设备树（Devicetree）功不可没。

很多嵌入式工程师刚接触设备树时，总被“节点”“属性”“绑定规范”这些术语绕晕。其实设备树的本质特别简单：它就是硬件和内核之间的“翻译官”，把硬件的“长相”和“能力”写成标准化的文件，让内核不用“硬编码”就能读懂硬件。

今天咱们用“人话+流程图”拆解设备树，从“为什么需要它”到“内核怎么用它”，一次讲透核心逻辑。

一、先搞懂：没有设备树时，Linux有多“难”？

在设备树出现前，Linux适配硬件靠的是“硬编码”——把硬件参数（比如串口地址、中断号）直接写进内核代码里。比如要支持一款新开发板，工程师得：

1.在内核中新增一个“板级文件”，写死该板子的所有硬件配置；

2.编译内核时选择对应板子的配置，生成专属镜像；

3.要是换个硬件（比如把串口从UART1换成UART2），就得修改代码、重新编译。

这种方式的痛点太明显了：一款硬件对应一个内核镜像，嵌入式厂商要维护几十上百个镜像，成本极高。

而设备树的出现，彻底解决了这个问题：它把硬件描述从内核中“剥离”出来，做成独立的DTB文件（设备树二进制文件）。内核启动时读取DTB，就能动态识别硬件——从此实现“一个内核镜像适配N种硬件”。

二、设备树的核心：3层结构，像给硬件画“家谱”

设备树的结构特别像一棵“硬件家谱”，最核心的是3个概念：节点（Node）、属性（Property）、路径（Path）。咱们用一个简单的例子看懂：

/* 设备树源码（DTS文件）示例 *// { //根节点：代表整个硬件系统 compatible ="ti,omap3-beagleboard","ti,omap3"; //属性：告诉内核这是哪款硬件  chosen { //子节点：专门存储运行时配置 bootargs ="console=ttyS0,115200"; //属性：内核命令行（指定串口控制台） }; soc { //子节点：代表SoC（系统级芯片） compatible ="simple-bus"; //属性：说明这是“简单内存映射总线”  uart0: serial@4806a000{ //子节点：串口设备（@后是基地址） compatible ="ti,omap3-uart"; //属性：告诉内核用什么驱动 reg = <0x4806a0000x1000>; //属性：地址范围（基地址+大小） interrupts = <72>; //属性：中断号 }; };};

简单理解：

•节点：对应一个硬件模块（如根节点=整个系统、uart0 =串口），用节点名@地址命名（地址可选，用于区分同类型设备）；

•属性：描述硬件的具体参数，格式是键=值（值可以是字符串、数字、二进制），比如compatible是“设备兼容性标识”，reg是“内存/ IO地址”；

•路径：像文件路径一样定位节点，比如串口节点的路径是/soc/uart0。

记住一个关键原则：设备树只描述“硬件有什么、参数是多少”，不包含任何驱动逻辑——驱动靠“匹配设备树属性”来关联硬件。

三、内核怎么用设备树？3步流程+ 1张图讲透

设备树的生命周期从“编译”到“内核使用”，分为3个关键阶段。咱们结合流程图，一步步看内核是如何通过设备树识别并控制硬件的。

第一步：设备树文件的“变身”（编译阶段）

工程师写的是DTS文件（设备树源码，人类可读），但内核只能识别DTB文件（设备树二进制，机器可读）。这个转换靠工具dtc（Device Tree Compiler）完成：

dtc -Idts -O dtb -o my_board.dtbmy_board.dts

最终生成的DTB文件，会和内核镜像一起放在开发板的启动分区（比如boot分区）。

第二步：启动时传递DTB（引导阶段）

开发板上电后，先运行引导程序（如U-Boot），引导程序做两件关键的事：

1.初始化硬件（比如内存、串口）；

2.把DTB文件加载到内存的指定地址，然后启动内核，并告诉内核“DTB在内存的哪里”。

这一步就像：引导程序把“硬件家谱”（DTB）递给内核，说“这是你要管理的硬件，先看看说明书”。

第三步：内核解析DTB，创建设备（内核初始化阶段）

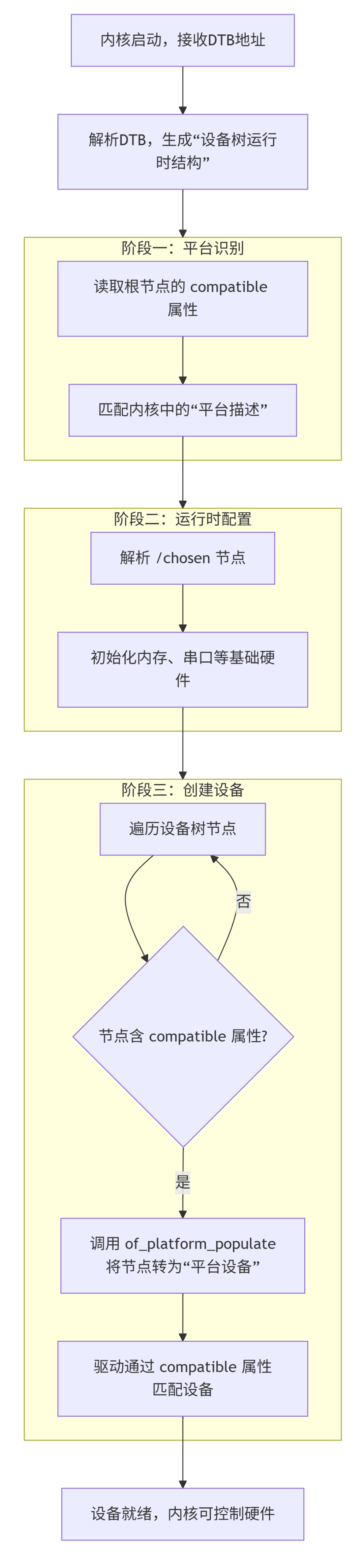

这是最核心的阶段，内核通过3个关键步骤，把DTB中的“硬件描述”变成可操作的“设备实例”。咱们用流程图+通俗解释拆解：

咱们把每个阶段掰开揉碎讲：

阶段1：平台识别——内核先搞清楚“我跑在哪个板子上”

内核启动后，首先要确定自己跑在什么硬件上（比如是BeagleBoard还是树莓派），这一步靠根节点的compatible属性。

比如根节点的compatible = "ti,omap3-beagleboard", "ti,omap3"，这个属性是“从具体到通用”的列表：

•第一个值“ti,omap3-beagleboard”：精确匹配“TI的omap3系列BeagleBoard开发板”；

•第二个值“ti,omap3”：兼容“TI的omap3系列所有板子”。

内核会遍历自己的“平台描述库”，找到和compatible最匹配的项——比如找到BeagleBoard的初始化逻辑，就执行对应的硬件初始化（如设置时钟、电源）。

阶段2：运行时配置——内核获取“启动参数”

设备树中的/chosen节点是专门给内核传参数的“通道”，最常用的是bootargs属性（内核命令行）。

比如bootargs = "console=ttyS0,115200 loglevel=8"，意思是：

•console=ttyS0,115200：把串口0（UART0）作为控制台，波特率115200；

•loglevel=8：显示所有级别的内核日志（方便调试）。

内核会解析这些参数，完成基础配置——比如初始化串口控制台，让开发者能通过串口看到内核启动日志。

阶段3：创建设备——内核把“硬件描述”变成“可操作设备”

这是设备树的最终目的：内核根据DTB中的节点，动态创建“设备实例”，再让驱动去匹配这些设备。

关键函数是of_platform_populate()，它的逻辑很简单：

1.从指定节点（默认是根节点）开始，遍历所有子节点；

2.对每个包含compatible属性的节点，创建一个“平台设备”（platform_device）；

3.驱动通过of_match_table（设备树匹配表），根据compatible属性找到对应的设备，完成“驱动-设备”绑定。

举个例子：串口节点uart0的compatible = "ti,omap3-uart"，内核会：

•创建一个名为serial@4806a000的平台设备；

•串口驱动的of_match_table中，正好有“ti,omap3-uart”这一项，于是驱动和设备绑定；

•绑定后，驱动就能通过设备树中的reg（地址）、interrupts（中断号），控制串口硬件收发数据。

四、记住3个关键问题，避免踩坑

1.设备树能替代驱动吗？

不能！设备树只描述硬件参数，驱动才是控制硬件的“大脑”。比如设备树告诉内核“串口在0x4806a000地址”，但怎么发数据、收数据，还得靠串口驱动实现。

2.compatible属性写错了会怎样？

驱动找不到设备！比如把“ti,omap3-uart”写成“ti,omap4-uart”，串口驱动的匹配表中没有这个值，设备就会处于“未绑定”状态，无法使用。

3.DTB文件放错位置会怎样？

内核启动失败！引导程序如果没加载DTB，或者内核没找到DTB，会报“Cannot find device tree”错误，然后卡住——因为内核不知道自己要管理什么硬件。

五、总结：设备树的本质是“硬件标准化描述”

其实设备树的核心价值，就在于“标准化”：

•对硬件厂商：按规范写DTS，不用改内核代码；

•对内核开发者：按规范写驱动，不用适配每款硬件；

•对嵌入式工程师：换硬件只换DTB，不用重新编译内核。

记住一句话：设备树是“硬件的说明书”，驱动是“读懂说明书并操作硬件的人”——两者配合，才能让Linux在千变万化的硬件上跑起来。

如果看完还是有点晕，建议找一款简单的开发板，打开它的DTS文件，对照本文的流程逐行看：根节点的compatible、chosen节点的bootargs、外设节点的reg和interrupts——慢慢就会发现，设备树其实没那么复杂～
