抗振动固态硬盘的失效机制：焊点疲劳与天硕存储的芯片级加固路径

在轨道交通、车载设备和工业现场，SSD面对的振动并非一次性冲击，而是设备运行过程中长期、反复出现的机械载荷。，抗振动固态硬盘的现场失效模式指向一个被忽视的物理机制，真正值得关注的问题不是“SSD能不能承受振动”，而是长期重复振动如何作用于SSD内部器件连接界面，并最终影响存储模块的稳定性。

持续振动为什么会演变成SSD内部的可靠性问题？

SSD安装在车载设备或轨旁设备中后，振动会通过设备结构传递到存储模块。

对于SSD内部的器件而言，PCB、封装以及焊接结构并不是完全刚性的整体。不同材料在机械载荷下的变形特征存在差异，长期周期性振动会使器件与PCB之间形成反复的机械应变。

问题并不一定会在第一次振动后出现。更常见的情况是，机械载荷经过大量循环后，局部连接区域逐渐累积疲劳损伤。早期可能没有明显异常，随着损伤发展，则可能出现间歇性接触异常、设备偶发掉盘或存储模块工作不稳定等问题。这类故障尤其难处理的一点在于，它未必能够在静态环境下稳定复现。

设备停止运行后，振动载荷消失，部分由机械应力触发的异常也可能暂时消失。因此，对于长期运行的车载SSD而言，机械可靠性关注的并不是一次测试能否正常读写，而是经过长期振动循环后，内部连接是否仍能保持稳定。

焊点疲劳：外部缓冲无法解决的失效机制

从系统角度增加隔振、缓冲结构，是降低设备振动传递的一种方式。但对于SSD本身而言，这种方式主要作用于振动从设备结构向存储模块传递的路径。如果振动已经传递到SSD内部，那么真正承受周期性机械应变的仍然是器件、PCB以及连接界面。

在周期性振动载荷作用下，焊点及其周围材料产生反复的机械应变。数万次、数百万次循环后，微裂纹在焊点内部萌生并扩展。当裂纹扩展到临界尺寸，焊点断裂，器件与PCB之间的电气连接失效。这种失效是渐进式退化——初期表现为偶发的信号完整性下降，后期发展为永久性开路。设备停运后，机械载荷消失，部分间歇性接触类故障难以复现，现场排查难度极大。

因此，外部隔振与SSD内部加固解决的是两个不同层级的问题。对于轨道交通、车载等长期振动场景，仅依赖安装结构降低振动，并不能替代SSD自身的机械可靠性设计。尤其当SSD采用板级器件焊接结构时，如何降低器件在持续振动中的相对运动及局部应力集中，是产品设计需要直接面对的问题。

芯片级加固的工程路径

针对焊点疲劳这一失效机制，芯片级加固的思路是提升焊点本身的抗疲劳能力，而非依赖外部结构的衰减。

天硕W40系列宽温工业级SSD的工程实现为例，加固手段分布在三个层面。接口采用30μ厚镀金工艺，增强连接器的耐磨性与接触可靠性。核心芯片采用侧边填充工艺，在芯片与PCB之间的缝隙注入高强度填充材料，将焊点从悬空受力状态转变为包裹受力状态，降低单个焊点承受的应力幅值。整盘进行三防涂层处理，防潮、防盐雾、防霉菌，延缓环境因素对焊点与PCB的腐蚀老化。

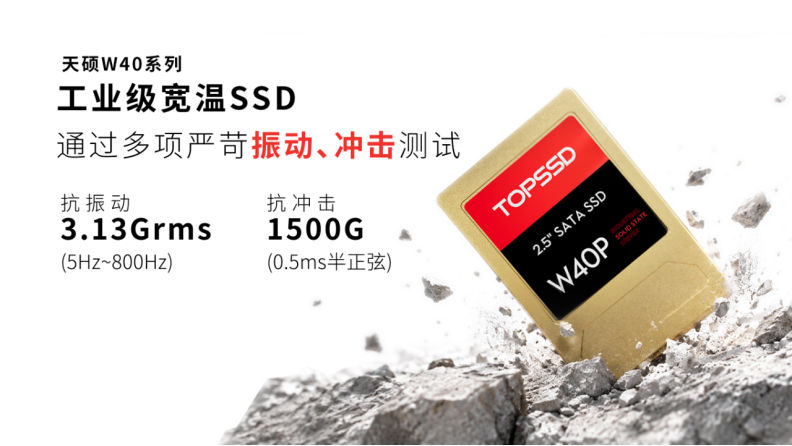

实测数据验证了这一路径的有效性。天硕工业级SSDW40相关型号经过3.13Grms、5Hz~800Hz宽频振动条件以及1500G、0.5ms半正弦冲击条件以及多项严苛振动、冲击测试可靠性验证。这些指标的意义不在于“通过测试”，而在于验证了焊点疲劳寿命与设备服役周期的匹配性。

为什么长期服役工业场景对此要求更高？

工业设备通常具有较长的运行周期。SSD面对的不是一次性机械冲击，而是随设备运行持续存在的振动环境。

外部缓冲方案在短期测试中可能表现良好——振动台上的单次测试，焊点尚未进入疲劳累积阶段。但工业设备的服役周期以年为单位，振动是持续施加的。外部缓冲材料会老化，焊点疲劳会累积，两者的失效曲线在时间轴上并不重合。

芯片级加固的工程价值在于：它将抗振动的防线前移到焊点本身。当外部缓冲材料老化后，焊点仍有足够的机械强度维持可靠连接。这对于需要数十年服役周期的轨道交通设备、车载设备、工业现场设备，是本质性的可靠性差异。

对于SSD内部可靠性而言，器件—PCB连接界面的加固，是降低焊点疲劳风险的重要措施；外部隔振则主要作用于振动传递路径，两者解决的是不同层级的问题。抗振动固态硬盘真正需要解决的，是长期振动造成的累积性机械损伤，而不是单纯提高一个振动参数。

天硕W40系列宽温三防SSD，针对器件连接区域进行加固，并通过相应的振动、冲击等环境条件进行验证，将轨道交通、工业设备等场景中的机械可靠性要求落实到存储模块内部。
