拆解开关柜局放监测：从传感器取信号到抗干扰信号链

做电力设备监测硬件这些年，开关柜局放这一块是我觉得"最考验信号链功底"的场景之一。原因很实在：柜内空间小、金属结构多、旁边干扰源密，传感器能取到的信号本来就微弱，稍不注意就被噪声淹没。这篇文章从器件和电路的角度，拆一下一套开关柜局放监测装置内部到底是怎么工作的。

一、取信号：三种传感器，三条物理路径

局放发生时同时产生电磁辐射、声发射、暂态对地电压，对应的取信号器件也不同。

特高频（UHF）传感器——本质是天线，接收放电辐射的电磁波。频段是关键指标：常见的 10MHz～800MHz 和 300MHz～1.5GHz 两条路线，前者覆盖宽、能看到更多放电特征，后者频段更高、更避开低频干扰。选型时要注意，UHF 信号在柜内会被金属结构遮挡，传感器布置数量和位置直接影响灵敏度。

超声波（AE）传感器——压电式换能器，把放电的声发射转成电信号。它的指向性来自声波传播特性，所以能辅助定位到具体隔室。器件上要关注中心频率和灵敏度一致性。

暂态地电压（TEV）传感器——利用电容耦合原理，测放电在柜体外壳上感应的对地电压脉冲。好处是非直接接触，直接吸附在柜壁表面即可，不需要打开柜体、不需要接触带电部位，改造项目很吃这一套。

二、信号调理：噪声是最大的敌人

传感器出来的原始信号很弱，直接采样基本没法用，必须过一遍信号调理。这里有几个环节是拉开差距的地方。

前置放大与滤波。微弱信号先放大，但放大之前/之后都要滤波——带通滤波把有用频段留下，把工频、广播、开关电源等干扰滤掉。硬件滤波做得好，后面软件压力就小。

脉冲分离（脉冲比对）。这是很多成熟装置的核心环节。真实局放脉冲有特定的时域形态和重复特征，通过脉冲比对可以把"像局放的脉冲"和"干扰脉冲"分开。光有阈值判断不行——干扰也会越过阈值。

多通道同步采集。一台装置要同时盯多面柜（有的型号能同时监测八面开关柜），多通道之间必须同步，否则没法做横向比较和相位分析。嵌入式高性能处理器在这里的作用就体现出来了：高速采样的同时把功耗压住。

三、抗干扰：几个具体的工程动作

同频与邻频抑制。柜挨着柜，相邻设备的模拟信号可能落在相近频段。像带电安装型装置会特别强调这一点——传感器之间走 LoRa 无线、电池供电、采传一体，从传输环节就避开模拟信号串扰。

光纤隔离。在安全设计上，故障电流传感器与主机之间用光纤连接、测温传感器无线连接，既保证隔离，又避免引入绝缘隐患。这个细节在高压场合很关键。

无线组网。LoRa 用于传感器到接收终端，RS485 用于接收终端到数据管理传输单元，宽电压 DC 12V～36V 供电。层次分明，减少现场线缆。

四、采集与判据：从"有信号"到"有结论"

采到信号只是第一步，能不能给出可信结论靠的是算法和判据。

以脉冲电流法为例，走的是 IEC60270 标准这条路：信号通过带电指示器的高压电容获取，开关柜高压保护器电容通常在 20pF～110pF，可按现场配置。这类装置能给出绝对灵敏度——比如可监测2pC 以上的局放信号，配合进口高精度数字化测温芯片（精度±1℃），把局放量和温度放在一起判。

判据上，成熟方案普遍做分级报警：按局放幅值、频次及温度综合分级，而不是单一阈值。这样既能减少误报，又能区分轻重缓急。数据侧则通过 RS485＋Modbus-RTU 或无线上传，支持图谱分析、放电数据回放。

五、几个容易忽略的工程细节

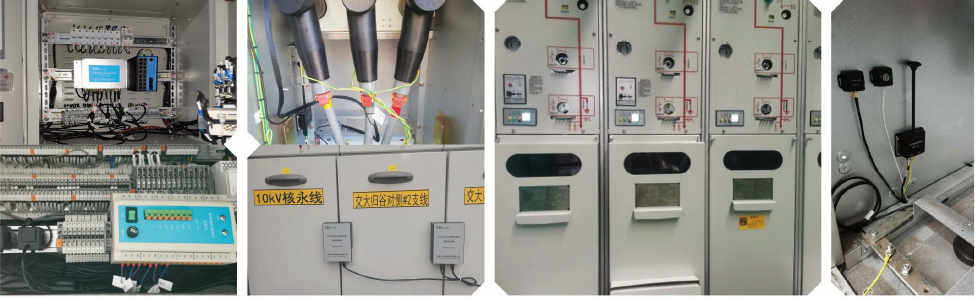

安装窗口决定器件选型：新装可以做出厂集成或停电安装，改造项目只能选带电可装的吸附式传感器。

覆盖效率影响布线与成本：八面柜集中监测 vs 一面一套，组网复杂度和故障点数量差很多。

测温器件的耐温与阻燃：壳体用尼龙耐高温阻燃材料这类细节，长期运行才看得出价值。

报警可复位：支持手动复位或超时自动复位，避免告警长期挂起。

小结

开关柜局放监测的硬件难点，从来不是"能不能测到信号"，而是"能不能在强干扰环境里持续测到可信的信号"。传感器选型、信号调理、抗干扰设计、判据算法，任何一环偷工，都会在装到现场后暴露出来。对做硬件的同行来说，这套设备其实是一个不错的"信号链综合训练题"。
