示波器选型：同样100GHz，为什么有的信号测不到？

答案藏在一个容易被忽略的关键词里——采样方式。同样标称100GHz带宽，有的示波器能一把抓住一次性的毛刺和上电冲击，有的面对单次信号却完全无能为力。搞懂实时采样和等效时间采样的区别，才不会被带宽数字牵着走。

Part 01

用拍照打个比方，秒懂两种采样原理

实时示波器 = 高速连拍相机。

你按一次快门，它“咔嚓”一下拍完整张照片，所有像素点一次性记录下来。对应到示波器：每次触发，它用内部采样时钟连续数字化一整段波形，能记多少点由采样率和存储深度共同决定。当前旗舰机型采样率可达 256 GSa/s，带宽推到 110 GHz。

等效时间采样示波器 = 像素点拼贴画。

你按一次快门，它只拍一个像素点；下一次快门，稍微偏移一点位置，再拍一个点。拍上千次之后，把这些零散的点拼起来，才得到一张完整的高清大图。对应到示波器：每次触发只采一个点，下次触发前加入一个精确的增量时延再采下一个点，重复成百上千次，最终拼接出完整波形。

一句话点破核心差异：实时采样靠“快”，一次拍全；等效时间采样靠“拼”，多次累积。

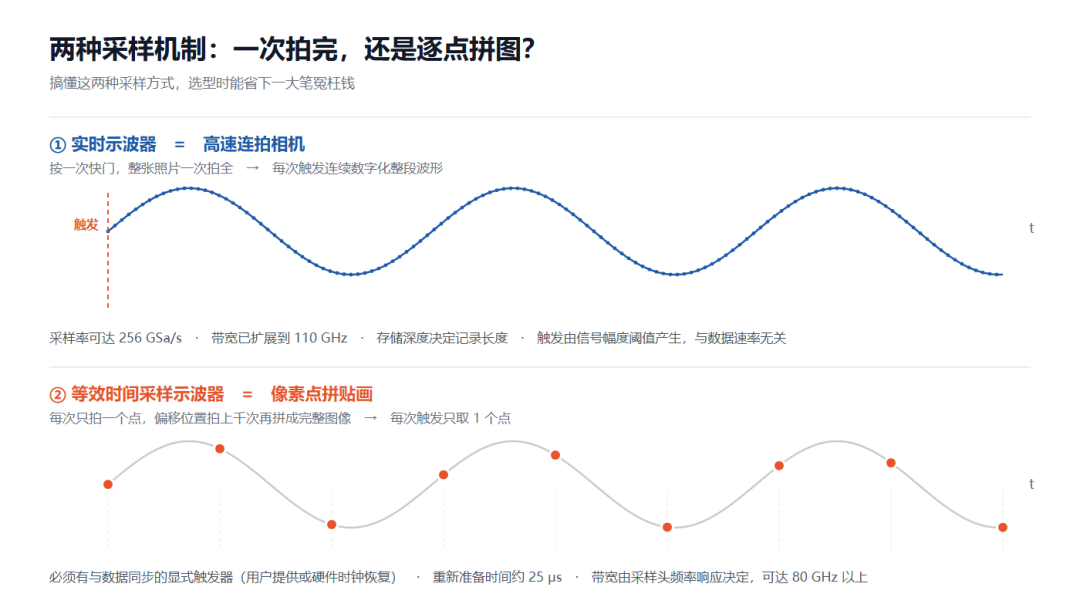

一次拍完 vs 逐点拼图：两种采样机制

Part 02

实时示波器：抓单次事件的“抓拍神器”

实时示波器最大的本事，是不需要信号重复——一次触发就能抓到完整波形。

触发逻辑很直接：输入信号幅度达到设定阈值，立刻开始采样，从触发点往前往后都能记录。电源上电浪涌、偶发毛刺、单次脉冲干扰这些“一辈子可能只出现一次”的信号，只有实时示波器抓得住。

它的优势：

• 能测一次性瞬态事件，故障诊断的刚需工具

• 不需要外部触发器，信号自己就能触发

• 直接测量周期间抖动，不依赖重复信号

• 存储深度大，长记录适合协议解码与长时间回溯

• 总线协议解码、一致性分析功能齐全

它的代价也很明显：

• 要做到极高采样率和带宽，超高速 ADC 成本极高，整机价格贵

• 采样率越高，垂直分辨率越难做高（通常 8–12 位），本底噪声相对更高

• 深存储、高速率、复杂触发，对硬件要求极其苛刻

一句话总结：实时示波器是“万金油”，什么都能测；但要做到极限带宽，成本会指数级上升。

Part 03

等效时间采样示波器：重复信号的“高清显微镜”

等效时间采样示波器（俗称“采样示波器”），测的不是“真实时间”里的一次波形，而是通过多次重复采样“等效重构”出来的波形。

它有一个硬前提：被测信号必须是重复的。每次只采一个点，要靠信号一次次重复出现，才能在不同相位上采到不同的点。信号只出现一次，采一个点就没了，根本拼不出完整波形。

但这个“硬前提”换来了惊人的性能：

• 带宽轻松做到 80 GHz 以上——测量带宽由采样头频率响应决定，不受 ADC 采样率限制，同带宽下整机成本比实时示波器低得多

• ADC 位数可以做到 14 位以上（实时示波器通常 8–12 位），本底噪声更低，从毫伏级到伏级信号无需换档衰减

• 固有抖动可低至几十飞秒量级，测出来的波形更“干净”

• 可配光探头/光模块前端（O/E 转换），直接测光信号

它的短板也很明确：

• 必须有与数据同步的显式触发器——要么用户提供，要么靠时钟恢复模块从信号里提取。时钟恢复模块是独立的成本项：选采样示波器不是买一台仪器，是搭一套系统

• 不能测单次瞬态事件，信号不重复就别想用它

• 每次触发后示波器需要重新准备（约 25 μs），拼完整波形需要成百上千个周期，采集速度相对慢

Part 04

测眼图，为什么采样示波器是专业选手？

高速串行信号测量绕不开眼图。

眼图的本质：把无数个重复的比特波形按相位对齐后叠加，得到一个统计意义上的“眼睛”。它天然就是重复信号的分析工具——需要成千上万次比特重复才能叠出一张眼图。

这正好是采样示波器的主场：

• 用同步时钟触发（全频或分频时钟均可），每次触发采一个点，把所有 0 和 1 的组合叠加起来，自然形成眼图

• 固有抖动低、噪声小，眼图更“干净”，抖动和噪声的测量结果更准

• 配合时钟恢复单元，光模块发射端一致性测试（TDECQ、OMA、眼图模板）中，采样示波器是行业标配——800G/1.6T 光模块测试都靠它

两个很多人踩过的坑：

1. 码型长度如果是时钟分频比的偶数倍，眼图会缺少组合、不完整——搭触发方案时要注意码型与分频比的关系

2. 千万别用数据自身做触发信号：示波器只会在数据码型的上升沿触发，眼图“看起来完整”，测量结果却不可信

当然，高端实时示波器也能做“实时眼图”——用软件恢复时钟，把单次抓取的长波形按 UI 等间隔切片后叠加。它不依赖重复波形，一次捕获即可出图，适合研发调试阶段快速看趋势；但论极限带宽下的精度和纯净度，采样示波器依然不可替代。

同一个眼图，两条完全不同的生成路径

光模块（IEEE 802.3 光接口）发射端一致性测试，用采样示波器加时钟恢复单元；PCIe、USB 这类电接口 SerDes 一致性测试，要求抓取长 PRBS 码型并用软件 CDR 恢复时钟，用的是实时示波器。两类接口的标准要求本就不同，不能互换工具。

Part 05

选型不纠结，一张判断清单搞定

不用背参数表，记住一个判断顺序就够了：先看信号能不能重复、有没有同步时钟；再看精度（分辨率、噪声、抖动）与成本；带宽只是最后一道筛子。

带宽门槛可以记这组数：400G 光模块测试需 35 GHz 以上，800G 需 50–65 GHz，1.6T 已需要 90–110 GHz。两类示波器的带宽区间已经大量重叠，“只看带宽”的选型方法已经过时。

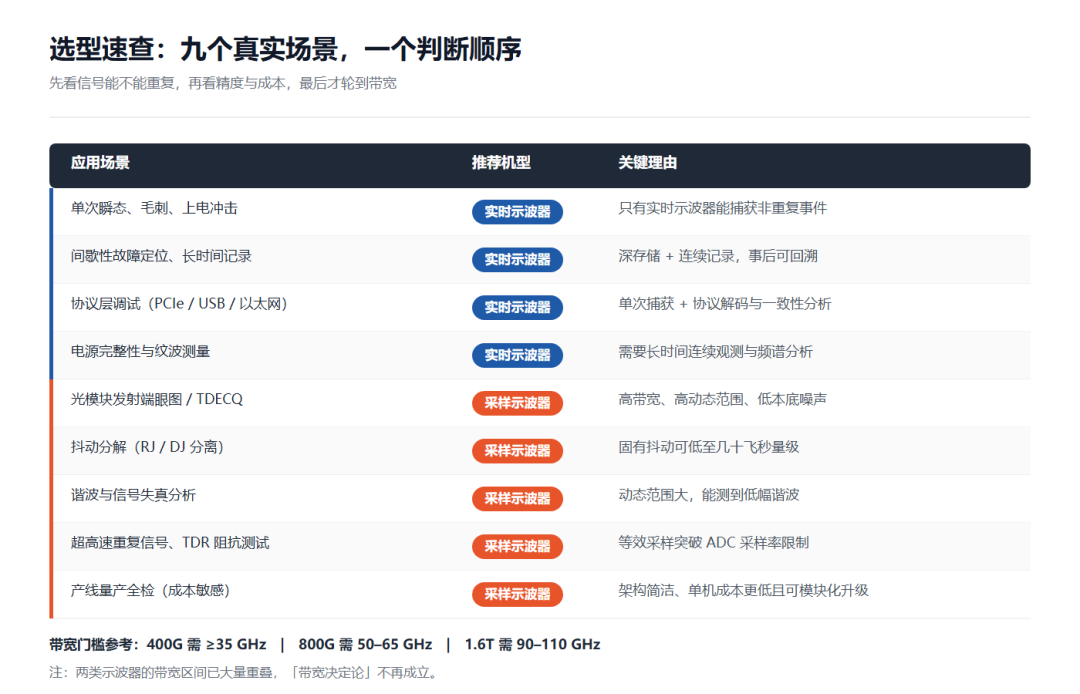

九个真实场景的选型速查

选实时示波器，如果你：

• 要测偶发故障、单次毛刺、上电浪涌这类不重复的信号

• 做嵌入式开发、电源调试、总线协议解码

• 需要长存储、复杂触发、多通道同步分析

• 信号速率没到极限，但调试场景非常杂

选采样示波器，如果你：

• 测的是重复的高速串行信号，比如光模块发射端、高速光接口

• 需要极高带宽、极低噪声，对眼图和抖动测量精度要求高

• 做光接口一致性测试、量产测试，成本敏感

• 信号稳定重复，且能提供同步时钟或接受时钟恢复方案

Part 06

写在最后

很多工程师选示波器只盯着带宽数字，忽略了采样方式背后的成本差异和能力边界。就像你不能拿高速摄像机去做天文摄影——单次抓拍能力强的，不一定极限精度就高；反过来，极限精度高的，也不一定抓得住转瞬即逝的瞬间。

还有一笔账容易被忽略：110 GHz 级别的设备动辄百万元级、迭代又快，研发阶段按项目周期租赁，往往比直接购置更划算——尤其是一年用不了几次的顶配带宽。

选对了工具，测出来的结果才准确可靠。
