STM32智能台灯光感WiFi云平台控制系统

本设计包含程序+原理图+PCB+开题报告+设计说明书+元器件清单+APP安装包+讲解视频

一、开发环境

原理图&PCB：Altium Designer

程序编译器：keil 5

编程语言：C语言

设计编号：Y006

二、主要功能

基于STM32的光照测量灯光控制系统设计

1. 采用STM32F103系列单片机作为控制核心，实现光照检测与LED亮度调节；

2. 环境光照检测范围为0～2500lux，显示分辨率不低于10lx;

3. LED台灯亮度可在10%～100%范围内调节，至少具有5档亮度等级；

4. 系统具有无极调光功能，PWM 缓升缓降过渡，避免亮度突变；

5. 灯光系统具有自动调光与手动调光两种工作模式，通过按键或者APP切换；

6. 自动模式下，系统根据环境光照强度自动调节台灯亮度，系统响应时间不大于2s;

7. 采用OLED显示当前光照值、工作模式和亮度等级;

8. 使用ESP-01S WIFI模块，通过APP云平台显示光照阈值、控制系统灯光模式、亮度等级；

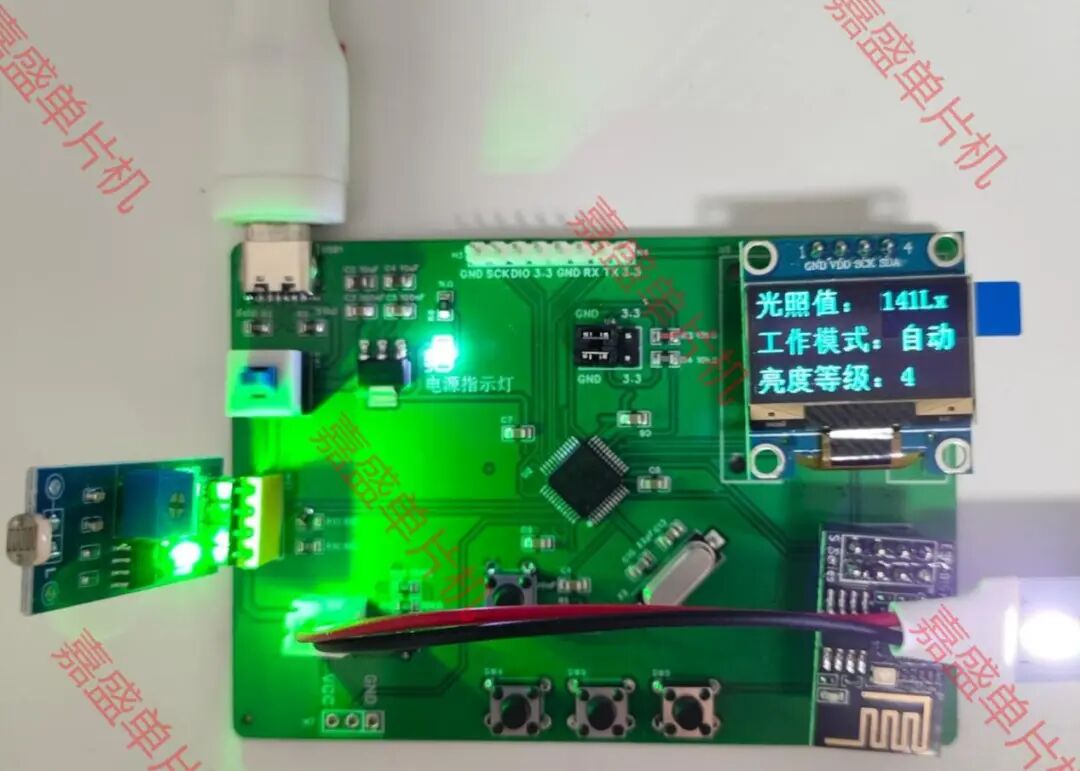

8. 制作实物演示具体功能。

资料下载链接（可点击）：https://pan.baidu.com/s/1xF8g64io7vjYs73qLoSq6A?pwd=6iyy

提取码: 6iyy

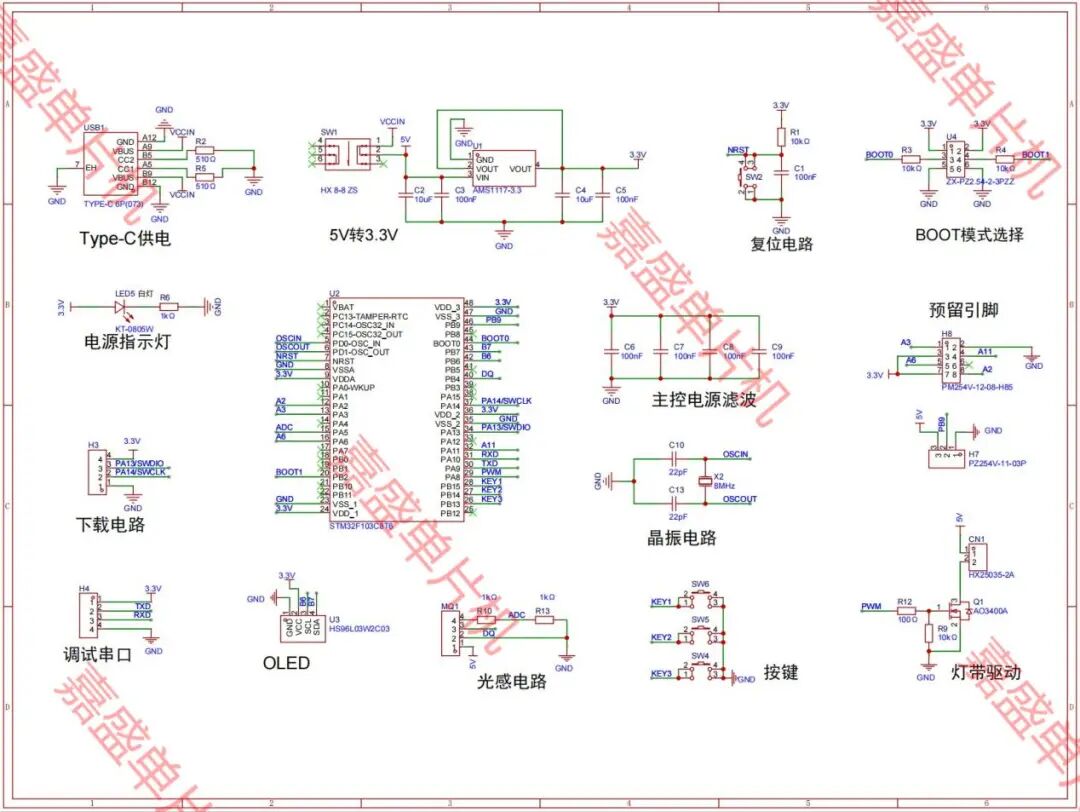

三、原理图

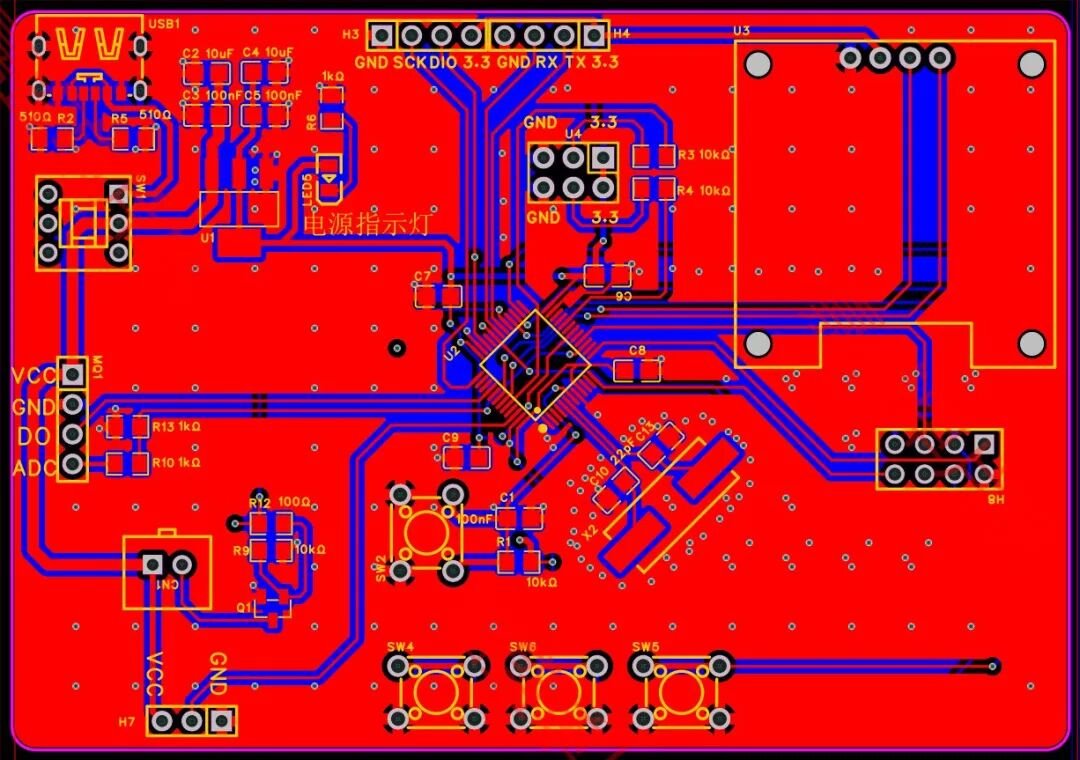

四、PCB图

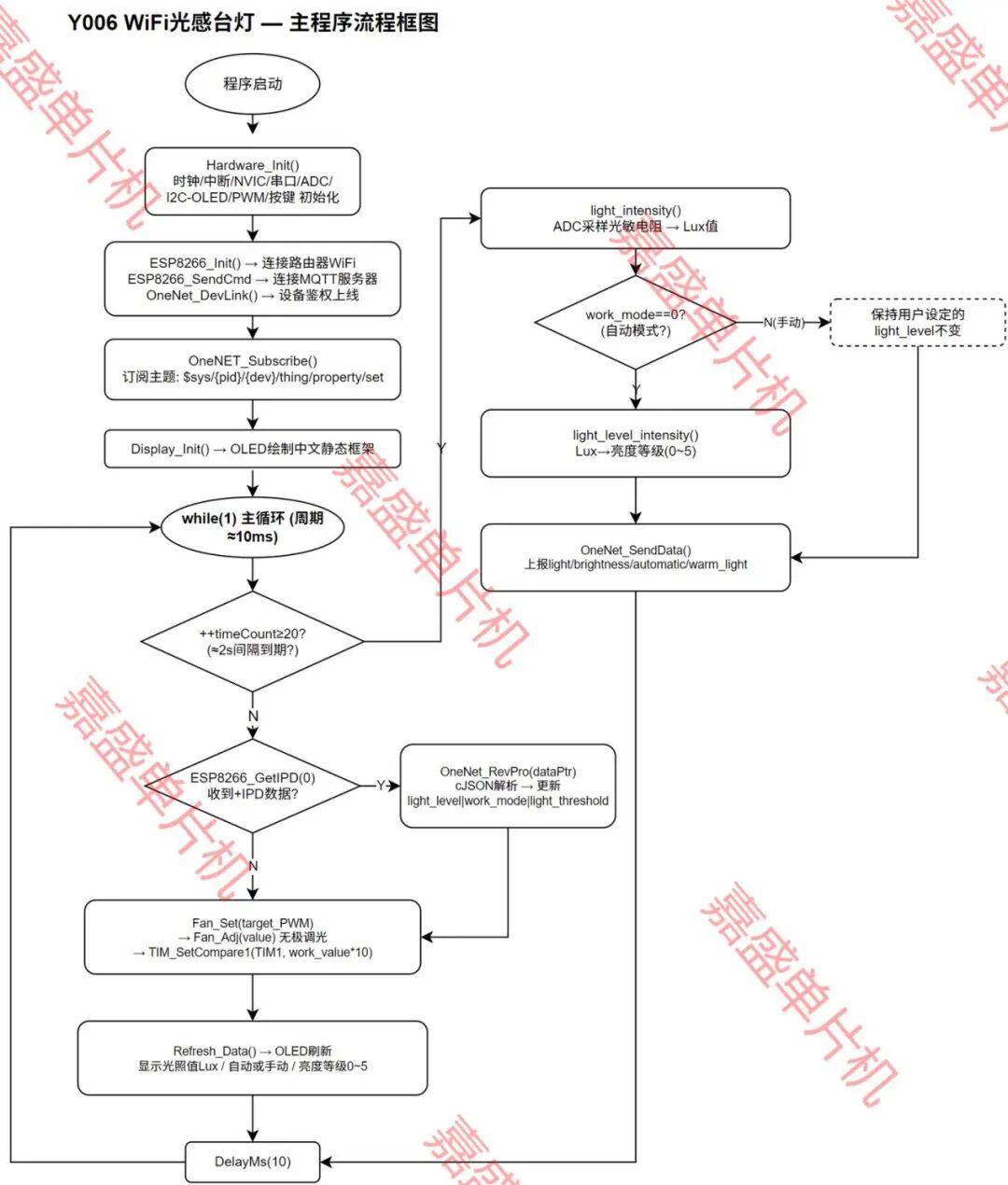

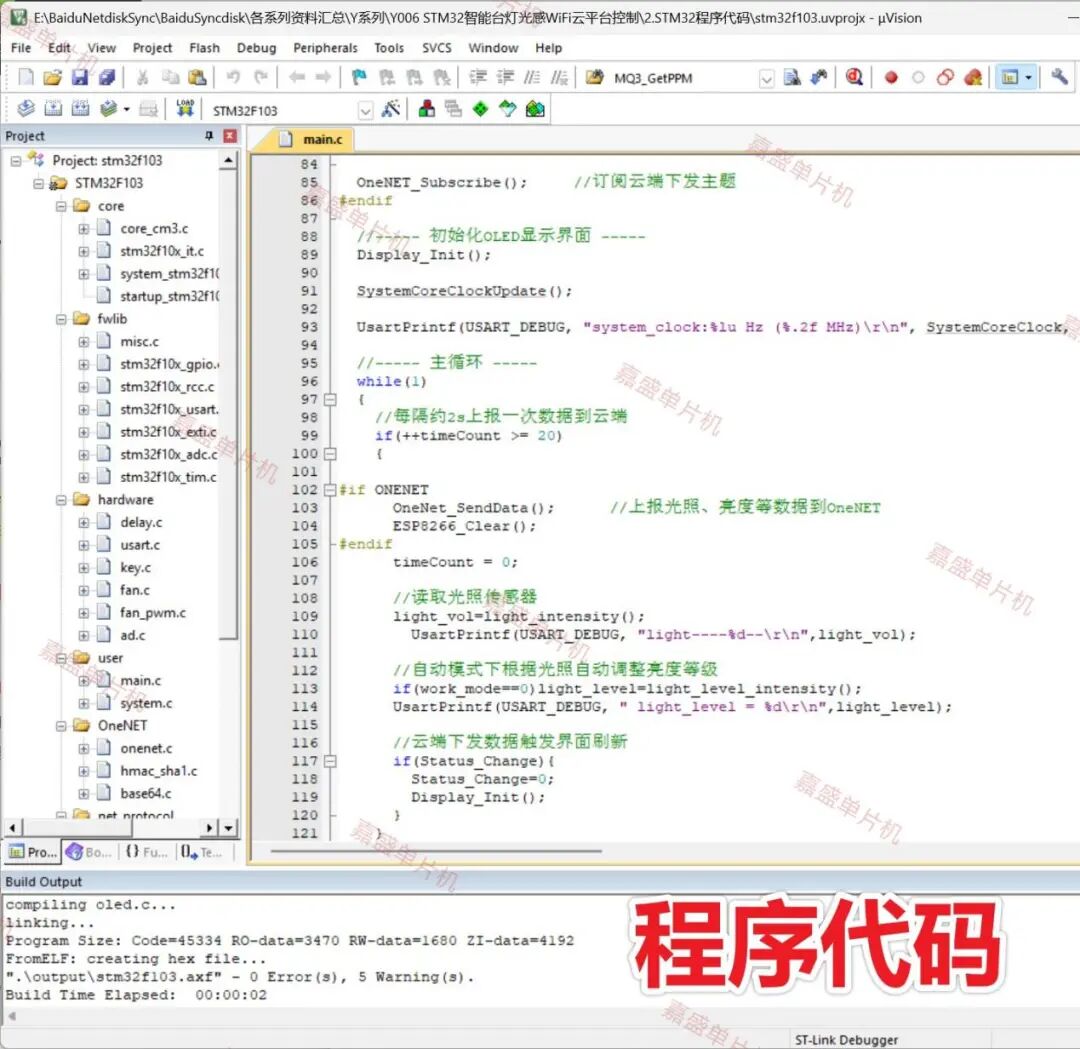

五、程序代码

本文设计并实现了一套基于STM32F103C8T6的WiFi光感台灯控制系统。主要完成的工作包括：

1. 完成了系统的总体方案设计，确定了"感知层—控制层—网络层—应用层"四层物联网体系架构。

2. 完成了硬件系统的设计与搭建，包括STM32最小系统、光敏电阻光照采集电路、OLED 128×64 I2C显示接口、ESP8266 WiFi串口通信模块、PWM LED驱动电路和3路按键输入电路。

3. 完成了嵌入式软件的编写与调试，实现了ADC光照采集与Lux换算、自动/手动双模式亮度调节、PWM无极调光缓升缓降（Fan_Adj函数）、OLED中文界面显示、ESP8266 AT指令通信和MQTT协议封装等核心功能模块。

4. 完成了OneNET云平台的配置与物模型定义，实现了设备通过MQTT协议周期上报属性和接收云端控制指令。

5. 基于uniapp框架完成了手机APP的开发，实现了设备登录、实时数据展示（光照/亮度/模式）、远程模式切换与亮度调节、在线状态检测和离线告警等功能。

6. 完成了系统软硬件联调与功能测试，验证了各项功能指标满足设计要求。

系统实际应用表明，该方案功能完整、运行稳定、操作便捷，达到了预期的设计目标。

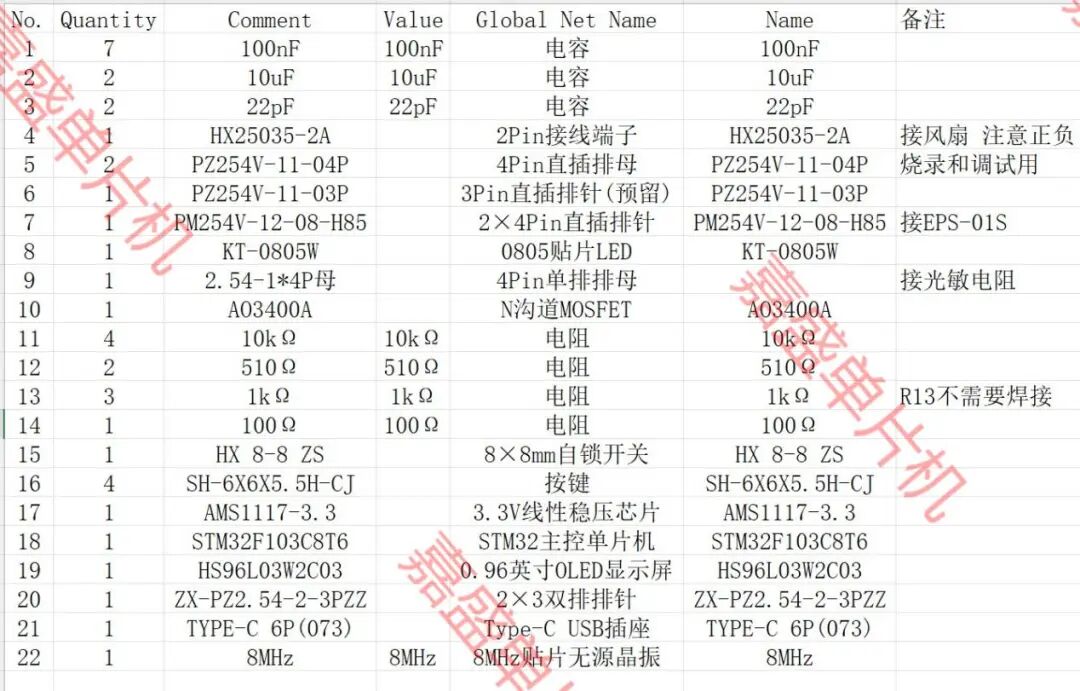

七、器件清单

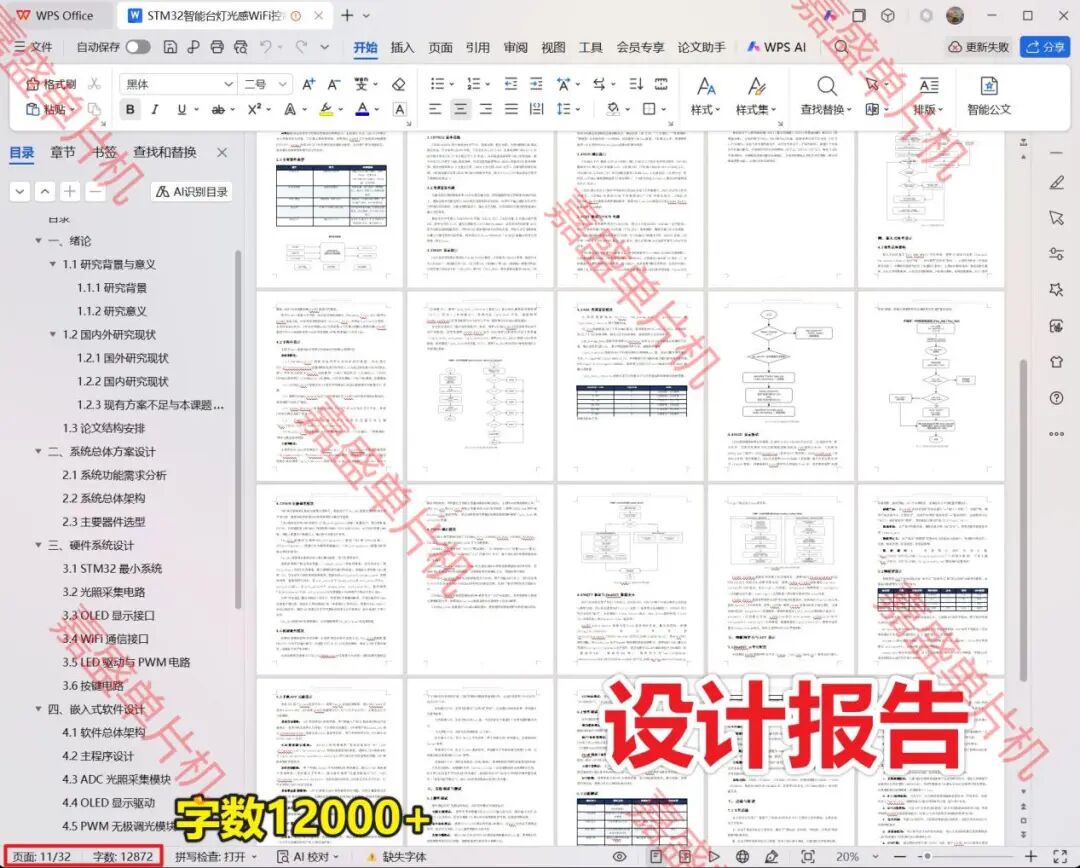

八、资料清单&下载链接

资料下载链接（可点击）：https://pan.baidu.com/s/1xF8g64io7vjYs73qLoSq6A?pwd=6iyy

提取码: 6iyy
